Estas opciones definen el tipo y los valores de tolerancia que se aplicarán a las cotas de tamaño recientemente creadas, incluyendo las cotas creadas con las herramientas Cota de tamaño
y Esquema de acotación automática
.
Estas opciones no afectan a las operaciones, cotas o tolerancias preexistentes.
Las opciones de las cotas de tamaño son:

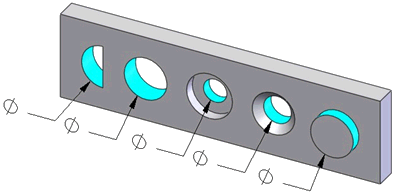

| Diámetro (saliente, cilindro, taladro refrentado, taladro avellanado y taladro sencillo) |
 |
| Diámetro de refrentado (parte de refrentado del taladro refrentado) |
 |
| Diámetro de avellanado |
 |
| Ángulo de avellanado |
 |
| Longitud - ranura/muesca |
 |

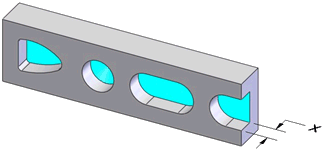

| Ancho - ranura/muesca |
 |
| Profundidad (refrentado, taladro refrentado, avellanado, muesca, cajera, taladro sencillo, ranura) |
 |
| Radio de redondeo |
 |
| De chaflán |
 |
| Círculo de intersección |
 |
Opciones de tipo de tolerancia
| Simétrico |
El valor se interpreta como más y menos (tolerancia positiva y negativa)
|
| Bilateral |
Los valores se suman o se restan del tamaño nominal de la operación
|
| Bloque |
Número de cifras decimales
|
| General |
|
Aparecen Bloque o General en función de si selecciona Tolerancia de bloque o Tolerancia general para el Método DimXpert. Consulte .
