Puede manipular y asignar valores de radio a los puntos de control entre los vértices de un redondeo de tamaño variable.
Los redondeos de tamaño variable incluyen vistas preliminares. Puede seleccionar Vista preliminar completa, Vista preliminar parcial o Sin vista preliminar en el PropertyManager Redondeo.
Información sobre el uso de puntos de control con redondeos de tamaño variable:
- Puede asignar un valor de radio a cada punto de control, o asignar valores a uno o dos vértices delimitadores.
-
La opción predeterminada del sistema son tres puntos de control ubicados a incrementos equidistantes de 25%, 50% y 75% a lo largo de la arista entre los dos radios variables.
-
Puede cambiar la posición relativa de cada punto de control utilizando los siguientes métodos:
- Cambie el porcentaje del punto del control en la anotación
-

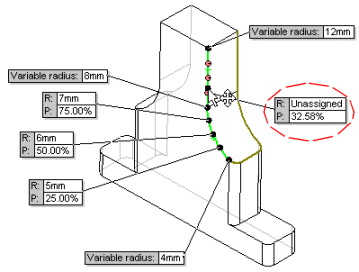

Seleccione el punto de control y arrástrelo hasta una nueva ubicación
- Se pueden agregar o substraer puntos de control a lo largo de la arista que ha seleccionado para redondear, tanto a medida que crea el redondeo como después de crear el redondeo, utilizando Editar operación. Agregar o substraer puntos de control a lo largo de la arista sitúa los puntos de control en incrementos equidistantes a lo largo de esa arista.
-
Agregar puntos de control: Se puede seleccionar un punto de control, presionar la tecla Ctrl y arrastrar para crear un punto de control adicional en una nueva ubicación. O, desde el PropertyManager, se puede incrementar el valor en Número de instancias
. Al agregar puntos de control nuevos a través del PropertyManager, se agregan los puntos en las posiciones predeterminadas.
-
Substraer puntos de control: Se pueden eliminar puntos de control específicos haciendo clic con el botón derecho del ratón y seleccionando Eliminar en el menú contextual. O, desde el PropertyManager, se puede disminuir el valor en Número de instancias
. Al eliminar puntos de control nuevos a través del PropertyManager, se eliminan los puntos de las posiciones predeterminadas.

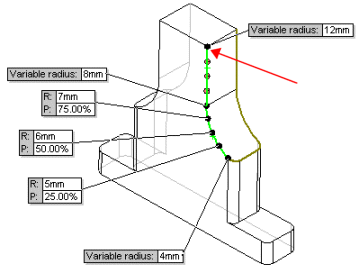

- Puede seleccionar más de una entidad de croquis para redondear. Complete cada entidad antes de seleccionar entidades adicionales en Elementos a redondear
, de la siguiente forma:

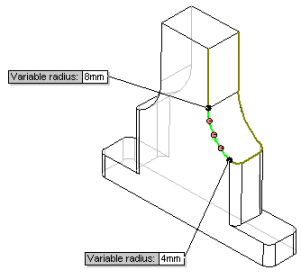

- Primero aplique un radio a cada vértice
-

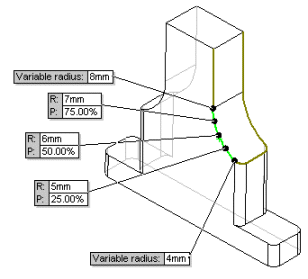

Aplique valores de radio a uno o a todos los puntos de control
-
Cambie la posición de un punto de control antes o después de aplicar un valor de radio
-

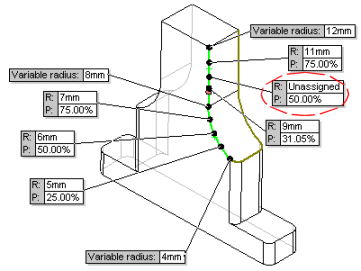

Agregue nuevos puntos de control si fuera necesario
