PropertyManager Labio/Ranura

Para abrir el PropertyManager Labio/Ranura:

Cree una operación cierre de labio o ranura haciendo clic en Labio/Ranura (barra de herramientas Operaciones de cierre) o en Insertar > Operaciones cierre > Labio/Ranura.

Selección de sólido/pieza

Cree un labio, una ranura o ambos.

	Sólido de ranura	Seleccione un sólido o componente sobre el que crear la ranura.
	Sólido de labio	Seleccione un sólido o componente sobre el que crear el labio.
	Dirección (opcional)	Seleccione un plano, una cara plana o una arista recta para definir la dirección de labio y ranura. Si todas las caras seleccionadas en las que crear el labio y la ranura son planas y tienen la misma normal, la dirección predeterminada es normal a las caras planas.

Selección ranura

Las ranuras quitan material del modelo.

Sin ranura	Ranura con material quitado de la arista interna.

	Caras	Seleccione caras sobre las que crear la ranura.
	Propagación tangente	Extiende la selección a caras tangentes.
	Aristas	Seleccione las aristas interiores o exteriores. Aquí es donde la ranura quita material.
	Propagación tangente	Extiende la selección a aristas tangentes.
	Parámetros de ranura
	Vista preliminar
	Omitir separaciones	Permite geometría adyacente, por ejemplo, donde los nervios se unen a las paredes laterales de la pieza. En este ejemplo, seleccione Omitir separaciones para permitir que los nervios linden con caras de labios y ranuras.
	Omitir separaciones desactivada
	Omitir separaciones seleccionada

Selección de labio

Los labios agregan material al modelo.

Sin labio	Labio con material agregado a la arista interna.

	Caras	Seleccione caras sobre las que crear el labio.
	Propagación tangente	Extiende la selección a caras tangentes.
	Aristas	Seleccione las aristas de labio interiores o exteriores. Aquí es donde el labio agrega material.
	Propagación tangente	Extiende la selección a aristas tangentes.
	Parámetros de labio
	Vista preliminar
	Omitir separaciones	Consulte la descripción en Selección de ranura
	Mantener caras de pared existentes	Consulte descripción en Parámetros.

Parámetros

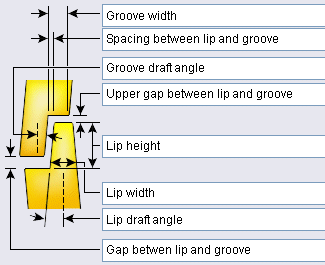

Esta sección aparece cuando selecciona sólidos para crear tanto un labio como una ranura. Establezca los parámetros que controlan el labio y la ranura y la interfaz entre ellos.

Vincular valores coincidentes		Es equivalente a estos valores: Ángulo de salida de labio hasta ángulo de salida de ranura Ancho de ranura hasta el ancho del labio más el espaciado entre el labio y la ranura
Vista preliminar
Mantener caras de pared existentes		Si crea un labio en una pared del modelo que tiene un ángulo de salida, esta opción mantiene dicho ángulo cuando sea posible y extiende la cara de pared existente hasta la parte superior del labio. Si desactiva esta opción, el software agrega caras.
Pared original con ángulo de salida	Opción activada	Opción desactivada
	El software mantiene el ángulo de salida y la pared existente hasta la parte superior del labio.	El software no mantiene el ángulo de salida y agrega una cara para crear el labio.

Favorito

Administre una lista de favoritos que pueda volver a utilizar en modelos.

	Aplicar predeterminados/ No favoritos	Restablece a No se han seleccionado favoritos y las opciones predeterminadas.
	Agregar o actualizar favorito	Para actualizar un favorito, edite las propiedades en el PropertyManager, seleccione el nombre en Favoritos, y haga clic en , para introducir un nombre nuevo o existente.
	Eliminar favorito
	Guardar favorito
	Cargar favorito	Haga clic en esta opción, navegue a una carpeta y seleccione un favorito.
