| A lo largo de X Inferidas
|
 Línea horizontal croquizada a lo largo del eje X. Se aplica a croquis 3D.
|
| A lo largo de Y Inferidas
|
 Línea vertical croquizada a lo largo del eje Y. Se aplica a croquis 3D.
|
| A lo largo de Z Inferidas
|
 Línea horizontal croquizada a lo largo del eje Z. Se aplica a croquis 3D.
|
| Coincidente Inferidas
|
 Segundo círculo croquizado coincidente con el primer círculo.
|
| Colineal Agregado(s)
|
 Relación colineal agregada a las dos primeras líneas horizontales.
|
| Concéntrica Agregado(s)
|
 |
| Corradial Agregado(s)
|
 Relación corradial agregada a los arcos interiores.
|
| Igual Agregado(s)
|
 Relación igual agregada a todos los círculos interiores. De esta forma, establece el diámetro únicamente para un círculo.
|
| Curvatura igual Agregado(s)
|
 La tasa de cambio de la pendiente (curvatura) es la misma en el punto compartido entre las curvas (C2 continuo).
|
| Ranuras iguales Agregado(s)
|
 |
| Fijar Agregado(s)
|
 Relación fija agregada al punto.
|
| Fijar ranura Agregado(s)
|
 |
| Horizontal Agregado(s)
|
 Se agregó una relación horizontal a las asas de la spline.
|
| Intersección Inferidas o agregadas
|
 Relación agregada en la intersección del punto y dos líneas. Si realiza el croquis de las líneas y los puntos de manera que se entrecrucen, la relación se infiere.
|
| Fusionar Agregado(s)
|
 El punto final de la línea y el punto del rectángulo se fusionan para crear un único punto.
|
| Punto medio Inferidas o agregadas
|
 Línea constructiva croquizada a partir del punto medio de la línea diagonal.
|
| Normal Agregado(s)
|
 Relación normal agregada entre la línea y el plano.
|
| Equidistanciar Inferidas
|
 El rectángulo mayor se equidistancia 10 con respecto al rectángulo menor mediante la herramienta Entidades equidistantes .
|
| En arista Inferidas
|
 Las aristas del sólido se proyectan al plano de croquis mediante la herramienta Convertir entidades .
|
| En plano Inferidas y agregadas
|
 Cualquier geometría croquizada en un plano.
|
| En la superficie Inferidas
|
 Punto croquizado en una superficie.
|
| Paralela Inferidas
|
 Dos líneas croquizadas con una relación paralela.
|
| Paralela a YZ Agregado(s)
|
 Relación paralela agregada a la línea 3D y el plano alzado.
|
| Paralela a ZX Agregado(s)
|
 Relación paralela agregada a la línea 3D y el plano alzado.
|
| Perpendicular Inferidas
|
 Segundo círculo croquizado perpendicular a la primera línea.
|
| Perforar Agregado(s)
|
 Relación de perforación agregada entre el punto de croquis y la línea vertical.
|
| Simétrico Inferidas o agregadas
|
Relaciones agregadas con las herramientas Simetría de entidades
 o Simetría dinámica
 .
|
| Tangente Agregado(s)
|
 Relación tangente agregada a dos splines.
|

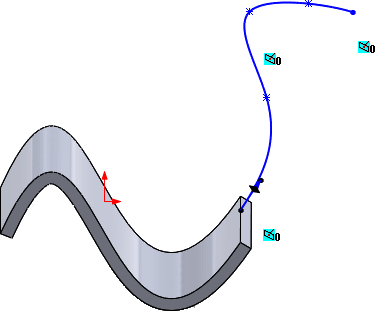

| Tangente a cara Agregado(s)
|
 Igual pendiente en la arista de intersección entre la cara y la spline (C1 continuo).
Consulte Relaciones de tangente a cara con splines.
|
| Tracción |
Consulte Usar tracción y correas para croquis de diseño. |
| Vertical Inferidas
|
 Círculo croquizado con centro inferido al origen del croquis.
|
