Yüzler ve Kenarlarla Yay Bağlantıları Tanımlama

Aşağıda belirtilen tipteki geometrik objeler arasında yay bağlantılarını kullanabilirsiniz.
  • Kabuk ve katının eşmerkezli silindirik yüzleri

    Uçlarında yüzey bulunan ve tüm uzunluğu boyunca katı olan bir silindir

    Ortak alanlarda tanımlanan yaylar, yansıtma yoluyla elde edilir. Yay sertliğini ve birim alan başına ön yük kuvvetlerini tanımlarsınız.

  • Kabukların paralel dairesel kenarları (sac levha gövdeler)

    Ortak dairesel yay uzunlukları boyunca eklenen yaylar, yansıtma yoluyla elde edilir.

    Sac levha gövdeler, iki boyutlu kabuk elemanlarıyla meshlenir. Meshlemenin ardından; sac levhanın kalınlığını içeren yüz, bir kenar olur. Bu nedenle, yay sertliğini ve birim uzunluk başına ön yük kuvvetlerini tanımlarsınız.
  • Birbirinin üzerinde bulunan bir yüz ve kabuğa ait dairesel kenar

    Dairesel kenar ile katı yüzdeki yansıtılan dairesel yay arasına yaylar eklenir. Yay sertliğini ve birim uzunluk başına ön yük kuvvetlerini tanımlarsınız.

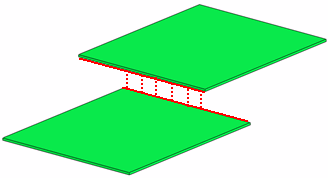

  • Birbirinin üzerinde bulunan sac levha yassı paralel kenarlar

    Kenarların ortak uzunlukları boyunca eklenen yaylar, yansıtma yoluyla elde edilir. Yay sertliğini ve birim uzunluk başına ön yük kuvvetlerini tanımlarsınız.

  • Yassı paralel yüzler

    Yüzlerin ortak alanına eklenen yaylar, yansıtma yoluyla elde edilir. Yay sertliğini ve birim alan başına ön yük kuvvetlerini tanımlarsınız.
