Oryantasyonu Aynala

Oryantasyonu Aynala seçeneğinin kullanılması, bir yüzeydeki triadın dik yönünü (mavi ok) tersine çevirir.

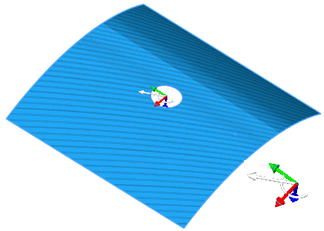

Şekilde görüldüğü üzere, Oryantasyonu Aynala seçeneğinin işareti kaldırıldığında pozitif kat açısı saat yönünün tersine yönde tanımlanır (oklar bir sağ el triadı oluşturur). Yüzün merkezindeki oklar ayrı ayrı yakınlaştırılır ve gösterilir. Yüzün kat açısı 60 derecedir.

Kompozit triadı ile ilgili açıklama için bkz. Kat Açısı.

Oryantasyonu Aynala seçeneğinin işareti kaldırılmıştır.

Aşağıdaki şekilde görüldüğü üzere, Oryantasyonu Aynala seçeneği işaretli olduğunda mavi okun yönü tersine çevrilir. Pozitif kat açısı saat yönünde tanımlanır. Sonuç olarak, şimdi 60 derecelik bir kat açısı, oryantasyon aynala seçeneği kullanılmadan önceki -60 derecelik bir kat açısına karşılık gelmektedir.

Oryantasyonu Aynala seçeneği işaretlidir.
