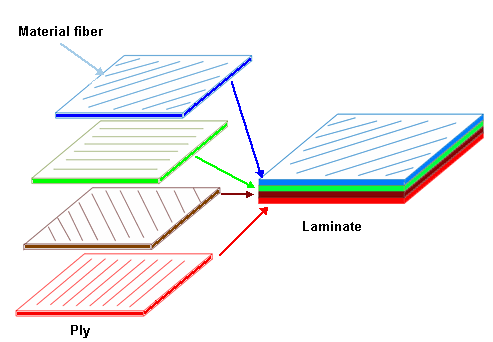

Laminalar genellikle farklı oryantasyonlara sahip üst üste yığılmış katlardan oluşur. Farklı yönlerdeki yük taşıma kapasitesini optimize etmeniz gereken durumlarda, laminalar için farklı oryantasyonlara sahip üst üste yığılmış katlar kullanırsınız. Laminalar karmaşık dış yük koşullarına maruz kaldığı için bu tip bir yığmaya gerek duyulur.
Kompozit kabuk kat tablosundaki bir kat satırını seçtiğinizde, program şeritlerle bu kat açısını geometri üzerinde vurgular. Her laminanın kat oryantasyonu yönü (ki bu malzeme özellikleri için X yönüdür) geometri üzerinde vurgulanır. Y yönü fiber yönüne (yüzeyde) enlemesinedir ve Z yönü kat yüzeyine dik açılıdır. Resimlerde 0 derecelik ve 60 derecelik kat açıları için X, Y ve Z yönleri görülmektedir.
Yüzün merkezinde bir kompozit triadı gösterilmektedir. Triad dört oka sahiptir:
