Programa istikrarsızlığı önlemek amacıyla yumuşak yaylar eklemesi talimatını vermek için bu seçeneği işaretleyin. Kararsız bir tasarıma yük uygularsanız, sert bir gövde olarak ötelenecek ve/veya dönecektir. Sert gövde hareketini önlemek için yeterli kısıtlamaları uygulamanız gerekir.
Yumuşak yaylar eklemek için Statik iletişim kutusunda Modeli stabilize etmek için yumuşak yaylar kullan öğesini işaretleyin
Yeterli kısıtlama uygulayarak tasarımı stabilize edemezseniz bu seçeneği işaretleyerek yumuşak yaylar ekleyin ve analizi yeniden çalıştırın. Ortaya çıkan deforme şekil canlandırıldığında bir veya birden fazla yönde aşırı hareket görürsünüz. Ardından sert gövde hareketini önlemek için ek gerekli kısıtlamaları uygulayabilirsiniz.
Yumuşak yayların eklenmesi, modelin genel sertliğini artırır. Gerekli kısıtlamaları uyguladıktan sonra yumuşak yay seçeneğini etkinleştirmeden analizi tekrarlamanız önerilir.
Bir yapının sert (serbest) gövde modu, iç deformasyonu olmayan hareketi temsil eder. Yapısal analizde, yapının üzerinde yetersiz sınırlama olması ya da hiç sınırlama olmaması nedeniyle sert gövde modları oluşur. Ancak, sınırlamaların uygulanmasının istenmediği fakat ilgi alanı yük altındaki yapının deforme olabilir davranışı olduğunda analiz problemleriyle karşılaşılır.

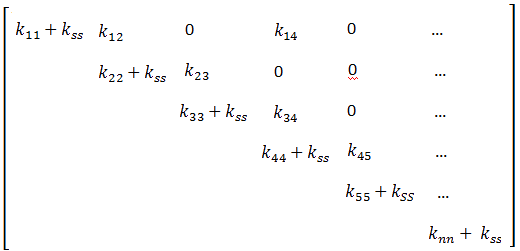

Örneğin, bir denge durumu uygulanan yüklerle korunduğunda, dolayısıyla sınırlama gerektirmediğinde bir gerilim analizi problemiyle karşılaşabilirsiniz. Genellikle, program bu problemlerde başarısız olarak yürütülür ve tekil sertlik matrisi hakkında bir mesaj görüntüler. Ancak, yumuşak yay ekleme seçeneğini belirlediğinizde, program aşağıda gösterilen şekilde yapısal sertliğin diyagonal koşullarına küçük bir sertlik ekleyerek çözüm sırasında sayısal stabilite sağlar:
burada kss, yumuşak yay seçeneğine bağlı olarak eklenen sertliği belirtir.
Örneğin çok düşük veya yüksek ölçüde orantısız elastikiyet modülleri ve kesit özellikleri içeren modeller gibi kötü konumlandırılmış problemlere bağlı olarak da tekil sertlik matrisleriyle karşılaşılır.
Bu seçenek, Doğrudan Seyrek çözücü tarafından çözülen temas problemleri için otomatik olarak uygulanır.
Sert gövde modlarının doğal frekanslar analizinde işlenmesi, iki şekilde sağlanabilir: yukarıda açıklanan yumuşak yay seçeneği kullanılarak veya özdeğer çıkartma için değişim seçeneği kullanılarak.
