Teknik Resimleri .DXF veya .DWG Dosyaları Olarak Kaydederken Objeleri Haritalama

Teknik resimleri .dxf veya .dwg dosyaları olarak kaydederken hedef dosyalardaki bu objeleri ve renkleri konfigüre etmek için SolidWorks teknik resim objelerini ve renklerini haritalandırabilirsiniz.

SolidWorks objelerini SolidWorks'ten DXF/DWG Haritalama iletişim kutusunda belirlediğiniz katmanlara, renklere ve çizgi stillerine haritalandırabilirsiniz. Ayrıca verilmiş dosyaları da haritalandırabilirsiniz.

  1. Bir SolidWorks teknik resminden Dosya > Farklı Kaydet 'e tıklayın ve dosya türü olarak .dwg veya .dxf'i seçin.
  2. Seçenekler'e tıklayın.
  3. SolidWorks'ten DXF/DWG'ye özel harita için Etkinleştir'i seçin ve Her kaydetme işleminde haritalamayı gösterme'yi temizleyin.
  4. Tamam'a tıklayın.
  5. Dosya için bir isim yazın, bir dosya konumu seçin ve Kaydet'e tıklayın.

    SolidWorks'ten DXF/DWG'ye Haritalama iletişim kutusu görüntülenir.


  6. SolidWorks'ten DXF/DWG'ye Haritalama iletişim kutusunda haritalamaları belirleyin:
    • Bir dosyadan haritalamalar yüklemek için Harita Dosyasını Yükle'ye tıklayın.
    • Katmanları, harita objelerini veya renk haritalandırmalarını manuel olarak belirleyin.
  7. DXF/DWG verme haritası dosya ayarlarını kaydetmek için Harita Dosyasını Kaydet'e tıklayın.
  8. Tamam'a tıklayın.

Harita Objelerini Yükleme ve Kaydetme

Teknik resimleri .dxf veya .dwg dosyaları olarak verirken .dxf veya .dwg obje özellik haritalamalarını bir harita dosyasına kaydedebilir ve bir dahaki sefere bu dosya tiplerinden birine bir SolidWorks teknik çizimi kaydettiğinizde yükleyebilirsiniz.

SolidWorks teknik resimlerini .dwg veya .dxf dosyalarına verirken obje özellik haritalamalarını kaydetmek veya yüklemek için:

  1. 5. adıma kadar haritalama objeleri için ana prosedürü izleyin.
  2. Renk haritalamalarını ve öğeleri kaydedin veya yükleyin:
    • Katmanları, harita renklerini ve öğeleri SolidWorks'ten DXF/DWG'ye Haritalama iletişim kutusu içinden belirleyin ve özellik haritalamalarını kaydetmek için Harita Dosyasını Kaydet'e tıklayın.
    • Önceden kaydedilmiş özellik haritalamalarını yüklemek için Harita Dosyasını Yükle'ye tıklayın.
  3. Bir klasöre gidin ve bir dosya adı girin.
    • Bir harita dosyasına özellik haritalamalarını kaydetmek için Kaydet'e tıklayın.
    • Kaydedilmiş özellik haritalamaları ile bir harita dosyası yüklemek için Aç'a tıklayın.
  4. SolidWorks'ten DXF/DWG'ye Haritalama iletişim kutusunu kapatmak ve dosyayı vermek için Tamam'a tıklayın.

Katmanları Tanımlama

Teknik resimleri .dxf veya .dwg dosyaları olarak verirken, katmanları SolidWorks'ten DXF/DWG'ye Haritalama iletişim kutusunda tanımlayabilirsiniz.

Katman eklemek veya düzenlemek için:

  1. 5. adıma kadar haritalama objeleri için ana prosedürü izleyin.

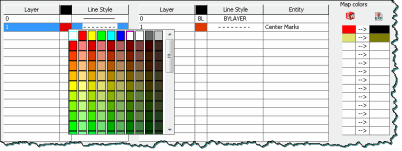

  2. Katmanları Tanımla altında katman için satırı seçin ve şunları yapın:
    1. Katman sütununa tıklayın ve yeni katman için bir rakam veya ad yazın.
    2. Katman için Renk sütununa tıklayın ve ızgaradan bir öğe seçin.
    3. Katman için Çizgi Stili sütununa tıklayın ve bir çizgi stili seçin.
  3. Gerekiyorsa başka renkleri belirlemek için 2. adımı tekrarlayın.
  4. Gerektiği şekilde harita objelerini veya renklerini belirleyin.
  5. DXF/DWG verme haritası dosya ayarlarını kaydetmek için Harita Dosyasını Kaydet'e tıklayın.
  6. Tamam'a tıklayın.

Objeleri Haritalama

Teknik resimleri .dxf veya .dwg dosyaları olarak verirken, öğeleri SolidWorks'ten DXF/DWG'ye Haritalama iletişim kutusunda haritalayabilirsiniz.

Objeleri haritalamak için:

  1. 5. adıma kadar haritalama objeleri için ana prosedürü izleyin.
  2. Harita Objeleri altında obje için satır seçin ve şunları yapın:
    1. Katman sütununa tıklayın ve bir katman seçin.

      Objeleri haritalamadan önce katmanları tanımlamanız gerekir.

    2. Katman için Renk sütununa tıklayın ve ızgaradan bir öğe seçin.
    3. Katman için Çizgi Stili sütununa tıklayın ve bir çizgi stili seçin.
    4. Obje sütununa tıklayın ve haritalanacak bir obje seçin.
  3. Gerekiyorsa başka objeleri haritalamak için Adım 2'yi tekrarlayın.
  4. Gerektiği şekilde harita renkleri belirleyin.
  5. DXF/DWG verme haritası dosya ayarlarını kaydetmek için Harita Dosyasını Kaydet'e tıklayın.
  6. Haritalama dosyası ayarlarını yalnızca katmanları SolidWorks teknik resim dosyası katmanları olarak tanımlanmamış objelere uygulamak için Yalnızca SolidWorks katmanları üzerinde olmayan objeleri haritala'ya tıklayın.
  7. Tamam'a tıklayın.

Renkleri Haritalama

Teknik resimleri .dxf veya .dwg dosyaları olarak verirken, SolidWorks'ten DXF/DWG'ye Haritalama iletişim kutusunda SolidWorks'ten hedef dosyaya renk haritalaması tanımlayabilirsiniz.

Teknik resimleri .dxf veya .dwg dosyaları olarak kaydederken renkleri haritalamak için:

  1. 5. adıma kadar haritalama objeleri için ana prosedürü izleyin.
  2. Harita Renkleri altında bir renk haritalaması belirleyin:
    1. SolidWorksswcolorscolumkn.gif sütununda bir sonraki boş satıra tıklayın ve kaynak dosya için ızgaradan bir renk seçin.
    2. DXF/DWGdxfcolors.gif sütununa tıklayın ve hedef dosya için haritalanmış rengi seçin.
  3. Gerekiyorsa başka renkleri haritalamak için 2. adımı tekrarlayın.
  4. DXF/DWG verme haritası dosya ayarlarını kaydetmek için Harita Dosyasını Kaydet'e tıklayın.
  5. Tamam'a tıklayın.
