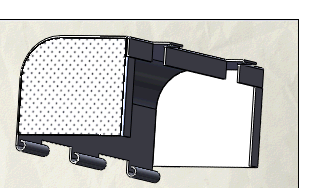

Kozmetik çoğaltma unsuru tam mozaik katı modelleri göstermek yerine delik çoğaltmalarını kozmetik olarak tanımlamanıza ve görüntülemenize imkan sağlar. Çoğaltma geometrisi sadece kozmetik olduğu için yeniden oluşturulma süresi büyük ölçüde azalır.
Kozmetik çoğaltmaları yalnızca düzlemsel, paralel yüzlere uygulayabilirsiniz.
Teknik resimlerde kozmetik çoğaltmaları RealView açıkken gölgeli görünümlerle görüntüleyebilirsiniz.
Kozmetik çoğaltmalar oluşturmak için:
-
Görev Panosu'ndan, Görünümler, Sahneler ve Yapıştırmalar
sekmesini seçin.
- Görünümler altında öğesine tıklayın, ardından da kozmetik delik çoğaltma öğesine sağ tıklayın veya bu öğeyi grafik alanına sürükleyin.
Diğer Görünümler için yüzü önceden seçmeniz gerekir. Kozmetik çoğaltmalarda önceden seçim işe yaramaz.
-
PropertyManager'da, Dolgu Sınırı
için bir yüz seçin.
- Çoğaltma Yerleşimi altında:
-
Bir yerleşim seçin.
-
Aralık seçeneklerini ayarlayın.
-
Çoğaltma yönünü belirlemek için bir kenar seçin.
- Çekirdek Tipleri altında:
- Bir çekirdek tipi seçin.
-
Boyut seçeneklerini ayarlayın.
seçeneğine tıklayın.
