直观显示渐变属性

在装配体可视化中，您可以使用色谱从一种颜色到另一种颜色逐渐混合，以帮助您直观显示数值属性（例如，质量或体积），这些属性的值从一个零部件到另一个零部件的变化不规则递增。

1. 在装配体可视化选项卡上，单击列标题以按该属性分排零部件。
2. 在面板的左侧，单击竖杠以打开色谱。

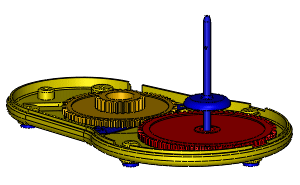

   竖直分栏从红到蓝显示色谱。 在图形区域中，每个零部件在装配体直观面板中更改到其相邻颜色。 颜色将体现每个零部件属性的相对值。

   如果在分排层次中有多个属性，颜色与最左端分排属性相对应。

3. 要向色谱中添加其它颜色：
   1. 单击竖直分栏左边的空白区域。


   2. 在颜色对话框中，选择其它颜色，然后单击确定。

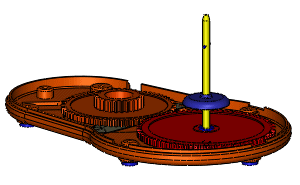

   色谱中即会增加另一个滑杆。零件在图形区域中的颜色会发生变化。

   您可将颜色滑杆上下移动以修改色谱中的颜色分布。 您可以右键单击某个颜色滑块，以更改其颜色或将其删除。 要返回到原有的两个滑块，请右键单击任何滑块，然后单击全部重设。

4. 在列标题下，将水平栏往下拖动并将之定位在您想隐藏的零部件之下。

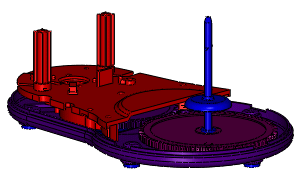

   在图形区域中，栏上的零部件被隐藏。



5. 在列表底部，将水平栏往上拖动，然后将其定位在您想隐藏的零部件之上。



   在图形区域中，栏下的零部件被隐藏。 色谱调整到可见的零部件，显示出其相对值。



   要将分栏返回到其原有位置，将其右键单击，然后单击退回到上或退回到尾。

6. 保存装配体以保存装配体直观设定。
