在装配体中创建模型断开视图

要在装配体中创建模型断开视图：

  1. 打开 install_dir\samples\whatsnew\parts\model break views\flow body.sldasm。
  2. 单击插入 > 模型断开视图。

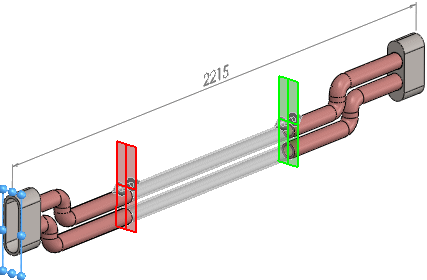

  3. 在图形区域，如图所示，使用控标移动红色和绿色平面。

  4. 在 PropertyManager 中：
    1. 单击样式选项卡。
    2. 在样式中，单击管道断开。
    3. 在方法中，单击单断。
    4. 在属性下：

      • 将缝隙设为 100。
      • 将形状强度控件移至中心与高处之间距离的差不多中间位置。
      • 将角度设为 15º。

    5. 单击 。

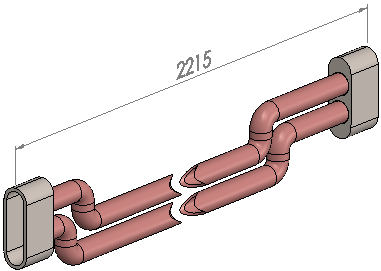

    尽管应用了断开，但尺寸 2215 保持不变。
