在零件中创建模型断开视图

要在零件中创建模型断开视图：

  1. 打开 install_dir\samples\whatsnew\parts\model break views\brace strip.sldprt。
  2. 单击插入 > 模型断开视图。

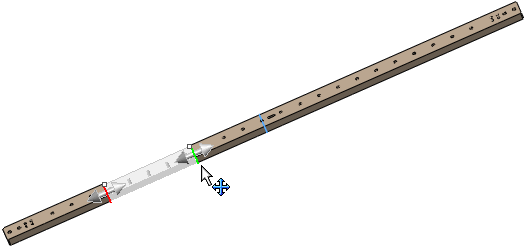

  3. 在图形区域，如图所示，使用控标移动红色和绿色平面。

  4. 在 PropertyManager 的模型断开步长中，单击应用。

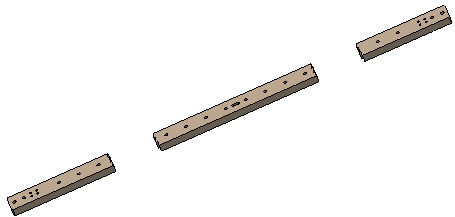

    您放置断线的位置将显示断开。

  5. 在 PropertyManager 的模型断开步长中，单击添加步长。

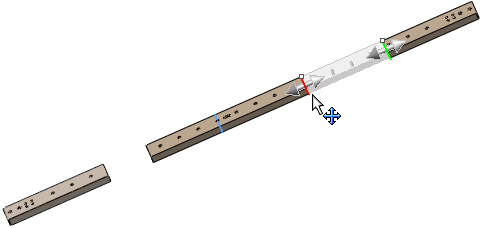

  6. 在图形区域，如图所示，使用控标移动红色和绿色平面。

  7. 在 PropertyManager 中：
    1. 单击样式选项卡。
    2. 在样式选项卡中，单击锯齿线断开。
    3. 单击 。

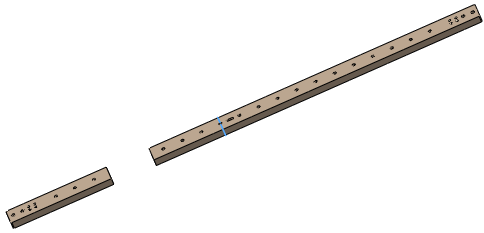

      带有两个断开步长的新派生配置模型断开视图 1 将添加到默认配置。
