為橫樑產生剪力、力矩、扭矩或軸向力圖，或是為桁架產生軸向力圖。橫樑圖是在每個橫樑的本地目錄中產生的。
要顯示此 PropertyManager，請執行 Simulation 研究。用右鍵按一下結果
並選擇定義橫樑圖表。
Display
 |
組成 |
選擇下列之一︰
- 軸力
- 方向 1 中的剪力
- 方向 2 中的剪力
- 方向 1 中的力矩
- 方向 2 中的力矩
- 扭矩
在桁架中，只有軸向力可以使用。
|
 |
單位(U) |
選擇圖的單位。
|
| |
計算橫樑輪廓影像 (較慢) |
在實際的橫樑幾何 (而非圓柱) 上顯示橫樑圖。 |
所選橫樑
| 全部(L) |
選擇所有橫樑。
|
| 選擇 |
選擇圖面中的橫樑。軟體僅會考慮在所選橫樑中的橫樑。
|
| 橫樑圖表寬度 |
控制橫樑繪圖的寬度以更清楚的檢視。
|
屬性
| |
包括標題文字 |
為繪圖輸入自訂標題。
|
| |
將繪圖與選用視角名稱的方位相關聯 |
可讓您將預先定義的視角與目前的繪圖建立關聯。
|
 |
與目前視角相關聯 |
將目前視圖與使用中的繪圖建立關聯。 |
要顯示使用中的橫樑圖表之橫樑方向，請用滑鼠右鍵按一下橫樑圖表圖示，並選擇設定。在 PropertyManager 中的變形繪圖選項之下，選擇顯示橫樑方向。
橫樑方向會顯示在每個橫樑的中央

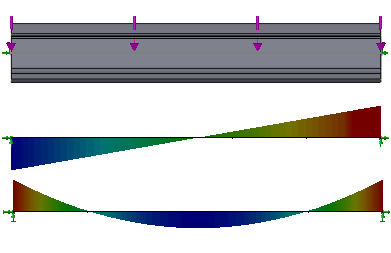

為承受均勻分佈負載的固定-固定橫樑產生的剪力與力矩圖：
