要支援 MBD，您可以為包含所需模型設定的零件及組合件產生 3D 視圖，以進行檢閱與製造。 您產生的輸出可讓使用者在評估設計時瀏覽回到這些設定。 與 2D 工程視圖類似，但這些視圖為 3D。
使用 SOLIDWORKS MBD CommandManager 上的工具，以所選模型組態設定您的模型，包括爆炸與模型斷裂視圖、註記、顯示狀態、縮放大小、視角方位及剖面視圖。 然後您可以抓取這些設定，以便您及其他使用者可以使用 3D 視圖標籤回到這些設定。

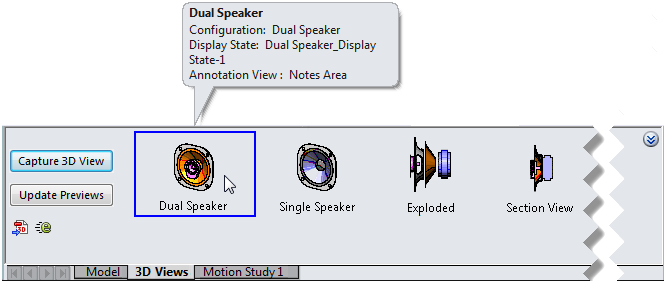

要存取 3D 視圖標籤，請按一下在 SOLIDWORKS 視窗底部的 3D 視圖標籤：
可調整大小的窗格會出現在螢幕的底部。 其中包括 3D 視圖控制項，可讓您：
- 擷取 3D 視圖
- 模型變更時更新表示視圖的預覽
- 將 3D 視圖發佈至 3D PDF 和 eDrawings 檔案
抓取 3D 視圖會開啟抓取 3D 視圖 PropertyManager，您可在其中指定要抓取的 3D 視圖名稱、模型組態、顯示狀態及註記視圖。
抓取 3D 視圖也可以擷取檔案的相關資訊，包括爆炸和模型斷裂視圖、縮放大小、視角方位、剖面視圖，以及「立即檢視」工具列中隱藏/顯示項次的目前設定。
抓取 3D 視圖時，視角名稱及一個預覽會加至 3D 視圖標籤。 要檢視視圖的詳細資料，請將游標暫停在其預覽上方。 要轉換視圖，請連按兩下視圖。 視圖會有輪廓，而圖面中的顯示會變更為所選視圖。
對模型進行修改尺寸等變更時，按一下更新預覽可更新預覽影像/縮圖。
位於 3D 視圖標籤的左邊，發佈按鈕可讓您以中性檔案格式輸出模型和 3D 視圖：
 |
發佈至 3D PDF |
產生整合了 3D PMI 的可共用 3D PDF 模型檔案。 這些模型檔案是以您可以使用「SOLIDWORKS 3D PDF 範本編輯器」編輯的範本為基礎。
|
 |
發佈 eDrawings 檔案 |
在 SOLIDWORKS eDrawings 中發佈檔案。 |

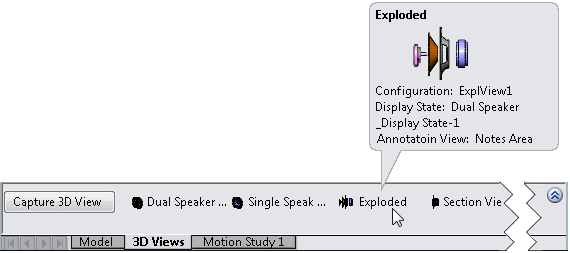

要在圖面中釋放更多空間，請按一下 3D 視窗標籤右上方的
。 3D 視圖標籤會摺疊，留下代表 3D 視圖的縮圖。 當您將游標移至縮圖上方時，會顯示相同的詳細資料，其中包括一個較大的預覽影像。
