在非線性研究支援循環對稱。
適用於 SOLIDWORKS Simulation Premium。
在固定物 PropertyManager 中的進階之下，選擇環狀對稱
。
循環對稱限制適用於模擬模型，其中幾何、拘束及負載條件在循環模式中重複參照中心軸。
在您執行非線性分析之後，您可以顯示完整模型的結果。 在所要結果數量的 PropertyManager 中，在進階選項下方選擇顯示對稱結果。
 |
 |

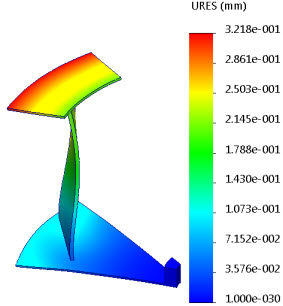

| 顯示含有已套用循環對稱限制的零件位移結果。 |
顯示含有使用中選項顯示對稱結果的整個模型位移結果。 |
關於循環對稱，所選面之間的角度必須可平均分割為 360。對稱軸必須位於您套用循環對稱之兩個所選平面的相交處。
若要設定模型以套用循環對稱拘束，請產生一個除料 (或一個組合件除料特徵)，如此便能產生模型的一個剖面，使其在對旋轉的中心軸透過循環模式執行重複。 有效的切割剖面會在以等間距環狀複製排列特徵下重複時產生完整的零件，且各剖面之間沒有縫隙或干涉。 您無法將循環對稱拘束套用到無效的剖面。
