Exemples de tôles à bords repliés à 45 º

Exemple 1

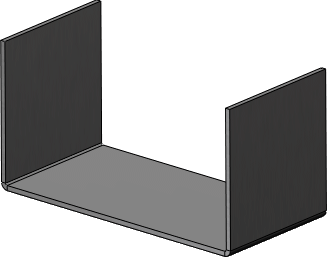

Créer une pièce de tôlerie.
Sélectionnez l'arête près de l'extrémité au début de la série d'arêtes.
miter_flange_45_deg_2.gif miter_flange_45_deg_3.gif
Correct Incorrect

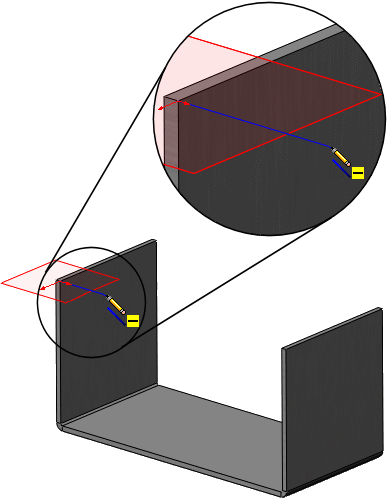

Créez une esquisse pour la tôle à bords repliés. Le plan d'esquisse est normal à la première arête où la tôle à bords repliés est créée.

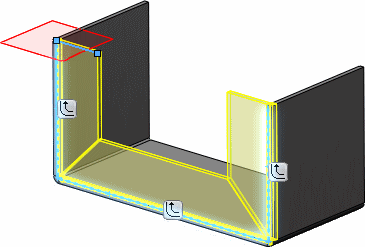

Sélectionnez des arêtes dans une séquence continue. Dans cet exemple, l'ordre de sélection est le suivant: arête verticale gauche, arête horizontale, puis arête verticale droite.

Vous pouvez aussi cliquer sur Propager Propagate.gif pour sélectionner toutes les arêtes tangentes à l'arête sélectionnée.
La tôle à bords repliés est terminée.

Exemple 2

Créez une esquisse pour la tôle à bords repliés.
Sélectionnez des arêtes dans une séquence continue.
La tôle à bords repliés est terminée.
