Lorsque vous créez ou modifiez les plans de joint en mode manuel, vous pouvez modifier les directions des surfaces créées par la commande Plan de joint.
Pour ouvrir le PropertyManager
Plan de joint, effectuez l'une des actions suivantes :
- Cliquez sur Plans de joint
(barre d'outils Outils de moulage).
- Cliquez sur .
- Sélectionnez une fonction Plan de joint dans l'arbre de création FeatureManager et cliquez sur Editer la fonction
.
Pour activer le mode manuel pour les plans de joint, dans le PropertyManager, pour Options, sélectionnez Mode manuel.
Vous pouvez ajuster les plans de joint comme suit:
- Faites glisser une poignée pour empêcher l'intersection des surfaces se chevauchant.
- Redéfinissez la région de la surface entre deux sommets pour spécifier une surface remplie:
- Cliquez à l'aide du bouton droit de la souris sur le sommet d'une pièce et sélectionnez Région de départ de la surface remplie.
- Cliquez à l'aide du bouton droit de la souris sur un second sommet au bord de la pièce et sélectionnez Région de fin de la surface remplie.

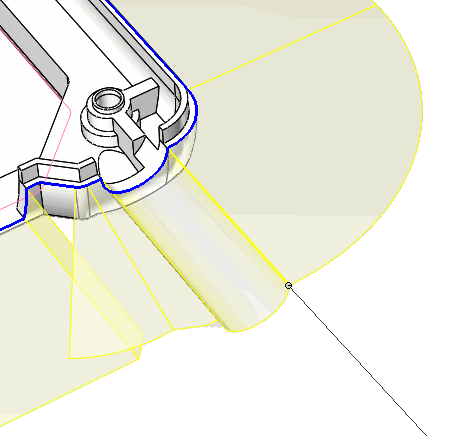

| Exemple : Un plan de joint créé sans mode manuel possède une surface croisée
Lignes |
|---|
 |

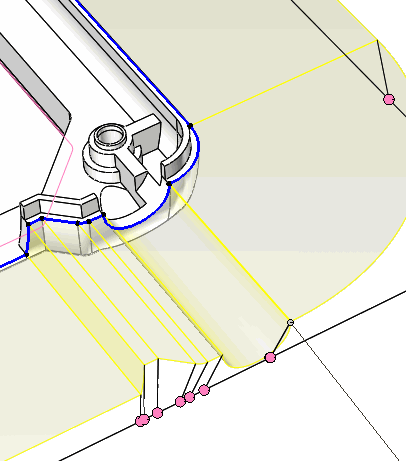

| Exemple : Le mode manuel créé des poignées pour le déplacement de surface
Lignes |
|---|
 |
