Spline-Punkte

Mit dem Befehl Spline-Punkt einfügen können Sie einen oder mehrere Punkte zu Splines hinzufügen.

Mit Spline-Punkten können Sie Folgendes ausführen:
  • Spline-Punkte als Griffe verwenden, um den Spline in die gewünschte Form zu ziehen.
  • Bemaßungen zwischen Spline-Punkten oder zwischen Spline-Punkten und anderen Elementen hinzufügen.
  • Spline-Punkten Beziehungen hinzufügen.

Einfügen von Spline-Punkten

Einfügen von Spline-Punkten:

  1. Klicken Sie im Modus „Skizze bearbeiten“ mit der rechten Maustaste auf einen Spline, und wählen Sie Spline-Punkt einfügen aus, oder klicken Sie auf Spline-Punkt einfügen Tool_Insert_Spline_Point_Spline_Tools.gif (Symbolleiste „Spline-Werkzeuge“).

    Der Cursor ändert sich in Pointer_Insert_Spline_Point02.gif. Wenn sich der Cursor nicht über dem Spline befindet, nimmt er die Form Pointer_Insert_Spline_Point01.gif an.

  2. Klicken Sie auf eine oder mehrere Stellen auf dem Spline, an denen Sie einen Punkt einfügen möchten.

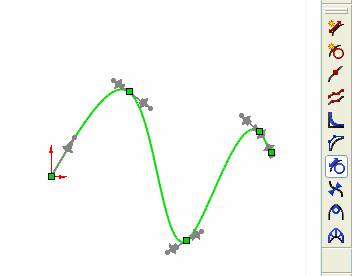

    insert_spline_point_01.gif insert_spline_point_02.gif

Löschen von Spline-Punkten

Löschen von Spline-Punkten:

  • Wählen Sie in einer offenen Skizze einen Punkt aus, und drücken Sie die Entf-Taste.

Video: Einfügen von Spline-Punkten
