Beispiele für Gehrung-Laschen bei 45º-Winkeln

Beispiel 1

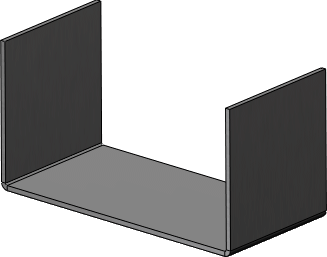

Erstellen Sie ein Blechteil.
Wählen Sie die Kante nahe dem Endpunkt am Anfang der Kantenreihe aus.
miter_flange_45_deg_2.gif miter_flange_45_deg_3.gif
Richtig Falsch

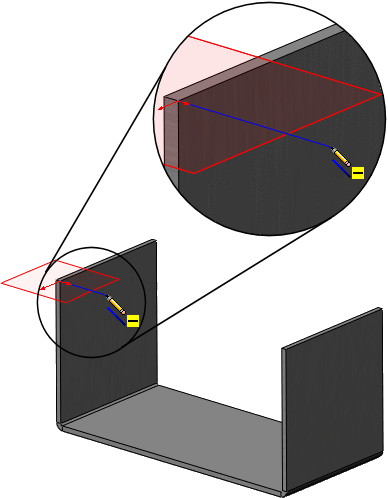

Erstellen Sie eine Skizze für die Gehrung-Lasche. Die Skizzierebene muss normal auf die erste Kante ausgerichtet sein, auf der die Gehrung-Lasche erstellt wird.

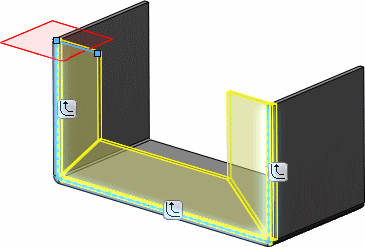

Wählen Sie die Kanten für die Gehrung-Lasche in fortlaufender Reihenfolge aus. In diesem Beispiel wurden die linke vertikale Kante, dann die horizontale Kante, dann die rechte vertikale Kante ausgewählt.

Alternativ können Sie auf Fortsetzen Propagate.gif klicken, um alle Kanten auszuwählen, die tangential zu der ausgewählten Kante stehen.
Die Gehrung-Lasche ist komplett.

Beispiel 2

Erstellen Sie eine Skizze für die Gehrung-Lasche.

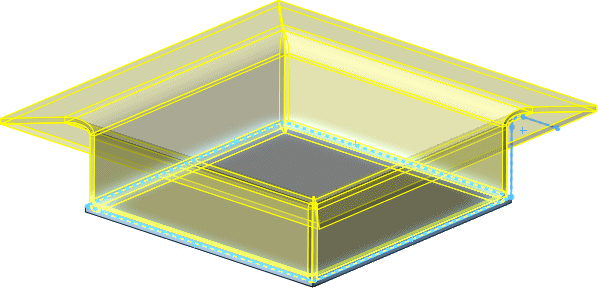

Wählen Sie die Kanten für die Gehrung-Lasche in fortlaufender Reihenfolge aus.
Die Gehrung-Lasche ist komplett.
