Erstellen eines Ecke-trimmen-Features

Mit dem Werkzeug Ecke trimmen wird Material zu einer Kante oder Fläche abgewickelter Blechteile hinzugefügt oder davon entfernt.

Erstellen eines Ecke-trimmen-Features:

  1. Erstellen Sie ein Blechteil.
  2. Klicken Sie auf Ecke trimmen Tool_Corner_Trim_Sheet_Metal.gif (Blech-Symbolleiste), oder wählen Sie Einfügen > Blech > Ecke trimmen aus.
  3. Legen Sie im PropertyManager Ecke trimmen folgende Optionen unter Optionen des Freischnitts fest:
    1. Wählen Sie Kanten für Eckkanten PM_corner_edges.gif aus.
    2. Klicken Sie auf Alle Ecken auswählen.
    3. Wählen Sie einen Wert für Art des Freischnitts aus.
    4. Aktivieren oder deaktivieren Sie Auf Biegelinien zentriert.
    5. Legen Sie einen Wert für Radius oder Seitenlänge fest.
    6. Wählen Sie Verhältnis zur Dicke aus, um einen Wert festzulegen.
    7. Wählen Sie Tangential zur Biegung aus.
    8. Wählen Sie Verrundete Ecken hinzufügen aus, um einen Wert für Radius PM_Radius.gif festzulegen.
  4. Klicken Sie auf PM_OK.gif.

Hinzufügen oder Entfernen von Material in abgewickelten Teilen

Hinzufügen oder Entfernen von Material bei abgewickelten Teilen:

  1. Legen Sie im PropertyManager Ecke trimmen folgende Optionen unter Optionen für Kantenbruch fest:
    1. Wählen Sie Eckkanten und/oder LaschenflächenPM_parameters.gif.
    2. Klicken Sie auf Alle Ecken auswählen.

      Alle Ecken auswählen ist nur im abgewickelten Zustand verfügbar.


    3. Aktivieren oder deaktivieren Sie Nur innere Ecken.
    4. Wählen Sie den Bruchtyp aus: FasePM_shm_Chamfer.gif oder VerrundungPM_shm_Fillet.gif.
    5. Legen Sie einen Wert für Abstand(Fase) oder RadiusPM_Radius.gif(Verrundung) fest.
  2. Klicken Sie auf PM_OK.gif.

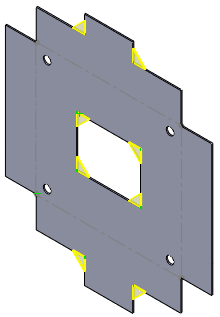

    1. Externe Ecke: Material abschneiden

    2. Interne Ecke: Material hinzufügen
