eDrawingsSchnittstelle

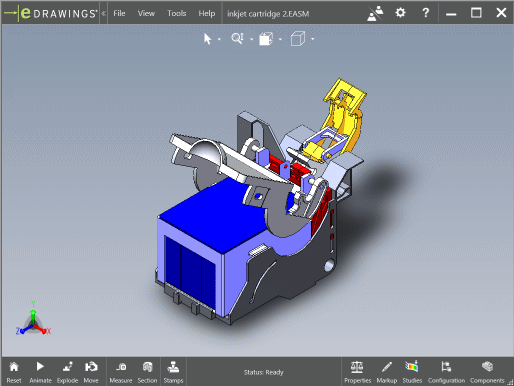

Die eDrawings Schnittstelle verfügt über Werkzeuge, Menüs und einen Grafikbereich.

  • Werkzeuge befinden sich am Rand des eDrawings Fensters.
  • Im Grafikbereich in der Mitte des Fensters wird die eDrawings Datei angezeigt.
  • Über die Triade werden die Modellachsen im 3D-Raum bei Teil- und Baugruppendateien ausgerichtet.

Inhaltsverzeichnis

  • eDrawingsFensterbereiche

    Werkzeuge für verschiedene eDrawings Bereiche befinden sich rechts unten im Fenster, um Dateiinformationen verwalten zu können.

  • Symbolleisten

    Die Symbolleisten Werkzeuge, Heads-up-Ansicht und Schnellzugriff enthalten Werkzeuge für die Ausführung von grundlegenden Operationen und zur Bearbeitung der Dateiansicht.

  • Kontextmenüs

    Wenn Sie mit der rechten Maustaste in den Grafikbereich klicken und eine Teil-, Baugruppen- oder Zeichnungsdatei geöffnet ist, wird ein kontextsensitives Kontextmenü eingeblendet.

  • Standardansichten

  • Schattierte Ansichten

    Das Werkzeug Schattierttool_Shaded.gif schaltet für 3D-Modellflächen und 2D-Zeichnungen zwischen den Modi Schattiert und Verdeckte Kanten ausgeblendet hin und her. Sie können sich auch Kanten in Modus Schattiert anzeigen lassen.

  • Perspektivische Ansichten

    Sie können Modelle in einer perspektivischen Ansicht anzeigen. Eine perspektivische Ansicht ist die für das Auge natürliche Ansicht. Parallele Linien laufen in der Ferne in einem Fluchtpunkt zusammen.

  • Ausrichtung Ansicht

    Verwenden Sie das Werkzeug Ansichtsausrichtung zur Anzeige des Modells in den Standard-, benannten oder perspektivischen Ansichten.
