Specchiare orientamento

Commutando l'opzione Inverti orientamento si inverte la direzione normale (freccia blu) della triade su una singola faccia.

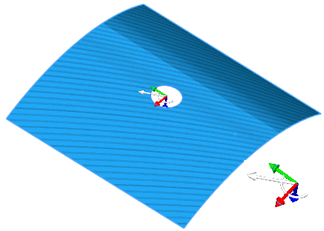

Nella figura, quando viene deselezionata l'opzione Inverti orientamento l'angolo positivo dello strato viene definito in senso antiorario (con le frecce che formano una triade a destra) Le frecce al centro della faccia sono ingrandite e visualizzate a parte. L'angolo dello strato per la faccia è di 60 gradi.

Vedere Angolo strato per una descrizione della triade del composito.

Inverti orientamento è deselezionato.

Nella figura sottostante quando Inverti orientamento è selezionato, la direzione della freccia blu viene capovolta. L'angolo positivo dello strato viene definito in senso orario. Di conseguenza un angolo strato di 60 gradi ora corrisponde ad un angolo di -60 gradi prima dell'inversione dell'orientamento.

Inverti orientamento è selezionato.
