Specifica le proprietà per le tabelle di revisione.
Per aprire questo PropertyManager:
Fare clic su Tabella di revisione
(barra degli strumenti Tabella) oppure selezionare .
Modello di tabella
Fare clic su Naviga al modello
per scegliere un modello standard o personalizzato. Questa opzione è disponibile solo durante l'inserimento di una tabella. I modelli della tabella di revisione forniti con il software aggiungono le colonne al formato di default. Sono ubicate in: install_dir
\lang\english. Il modello standard (standard revision block.sldrevtbt) crea AREA, REV., DESCRIZIONE, DATA, e colonne APPROVATO.
Posizione di tabella
L'angolo fisso controlla la direzione nella quale la tabella si espande quando si aggiungono nuove colonne o righe.
Impostare lo Spigolo ancorato su:
 |
In alto a sinistra |
Le nuove colonne si estendono a destra e le nuove righe sotto il punto di ancoraggio.
|
 |
In alto a destra |
Le nuove colonne si estendono a sinistra e le nuove righe sotto il punto di ancoraggio.
|
 |
In basso a sinistra |
Le nuove colonne si estendono a destra e le nuove righe sopra il punto di ancoraggio.
|
 |
In basso a destra |
Le nuove colonne si estendono a sinistra e le nuove righe sopra il punto di ancoraggio.
|
|
Allega al punto di ancoraggio.
|
Collega l'angolo specificato all'ancoraggio della tabella.
|
L'opzione Spigolo stazionario non è disponibile quando la tabella viene creata per la prima volta. Se la tabella è ancorata in creazione, lo spigolo stazionario viene automaticamente scelto sul foglio di disegno nel quadrante più vicino all'ancora della tabella.
Simbolo di revisione
| Forme |
Selezionare la forma del bordo dei simboli di revisione:
|
|
|
Cerchio
|
|
|
Triangolo
|
|
|
Square
|
|
|
Esagono
|
|
| Opzioni del sistema |
Attiva il simbolo con l'aggiunta della nuova revisione |
Consente di fare clic nell'area grafica per posizionare i simboli di revisione all'aggiunta di una revisione alla tabella. Deselezionando questa opzione, è possibile selezionare per aggiungere un simbolo a una revisione esistente. |
Opzioni
| Aggiornamento automatico celle area |
Selezionare questa opzione per aggiornare automaticamente le celle dell'area nella tabella di revisione quando i simboli di revisione vengono posizionati o spostati nel disegno. |
| |

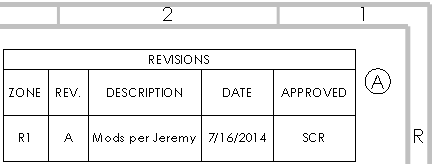

Il simbolo di revisione si trova nell'area R1
|
| |
 Se l'opzione Aggiornamento automatico celle area è selezionata, in seguito allo spostamento il simbolo di revisione viene aggiornato alla zona R3.
|
Livello
Selezionare un tipo di livello dalla lista. La tabella assume il colore del livello.
