モデル エッジの使用

直線のモデル エッジを参照として使用することで拘束条件の設定ができます。エッジの方向に強制移動できます。シェルメッシュの場合には、エッジ周辺での回転も設定できます。

以下の表は、この拘束タイプの属性についてまとめたものです:

属性 値（Value）
固体の場合の可能なDOF 1つの並進
シェルと梁の場合の可能な DOF 1つの並進と1つの回転
トラスの場合の可能なDOF 1つの並進
3D シンボル
変位量 回転量
選択できるエンティティ 頂点、エッジ、面、梁ジョイント
並進

エッジに沿う
回転(シェルと梁の場合のみ)

エッジ回り

例(Example)

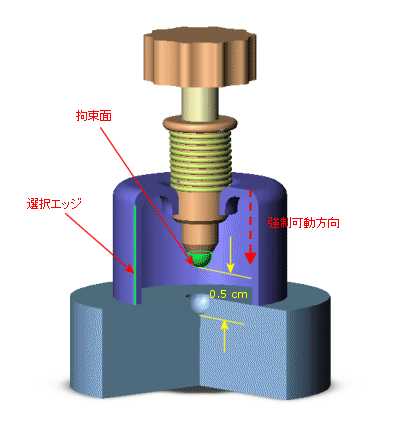

ネジ(緑色で表示)の選択面は、選択エッジ(緑色で表示)で指定された方向に0.5cm移動します。プレビュー(Preview)を使い、方向を確認します。反対方向へはマイナスの値、-0.5cmを使います。
