ドキュメント プロパティ - バルーン(Document Properties - Balloons)

バルーン アノテート アイテムのドキュメント レベルのドラフト設定を指定できます。これらの設定は PropertyManager を使用して上書きすることができます。すべてのドキュメント タイプで利用できます。

このページを開くには:

図面を開いたまま、オプション （標準ツールバー）をクリックしてドキュメント プロパティ タブを選択し、次に アノテート アイテム（Annotations） > バルーン（Balloons） を選択します。

全体的な設計規格

全体的な設計規格 選択した設計規格ページの設定が継承されます。

ベース バルーン規格

ベース バルーン規格
規格を選択します:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

引出線のスタイル

引出線スタイル 次を選択します: 任意のスタイルを選択します。
引出線幅 次を選択します: 太さを選択するか、ユーザー定義サイズを選択して太さを入力します。

フレーム スタイル

フレーム スタイル テキストの周囲の形状のスタイルを設定します。
フレーム厚み 次を選択します: 太さを選択するか、ユーザー定義サイズを選択して太さを入力します。

テキスト

フォント（Font）

クリックし、フォントを変更します。

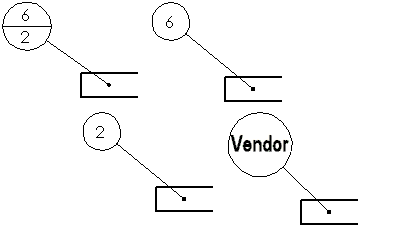

高 中線のあるバルーンの上部で、またはすべてのバルーン タイプで次を選択します:
  • テキスト
  • 部品番号
  • Quantity
  • ユーザー定義プロパティ（Custom Properties）
上 バルーンや積重ねバルーンに適用します。
外側 中線のあるバルーンの下部で次を選択します:
  • テキスト
  • 部品番号
  • Quantity
  • ユーザー定義プロパティ（Custom Properties）

引出線表示

引出線表示 次から選択します：
  • 直線
  • 折れ線。 テキストに整列された引出線に平行な折れを入れます。 どちらか１つを選択します：
    • ドキュメントの引出線長さを使用。 アノテート アイテム (Annotations) ページの設定の引出線長さを使用します。
    • 引出線の長さ 折れ線の直線部分の長さを入力します。

Layer

Layer
レイヤーを選択します。
レイヤーは、図面プロパティ用に選択する前に図面で作成する必要があります。
これらのレイヤー設定を適用するには、図面ビュー ドキュメントで規格に従う（Per Standard）をレイヤー（Layer）（レイヤー ツールバー）で選択する必要があります。

単一バルーン(Single balloon)

スタイル なし（None）を選択して枠のないバルーンを表示するか、バルーンのスタイルを選択します。デフォルトは 円形（Circular）です。
円形 三角形
六角形 ボックス
ひし形 五角形
円形中線 フラッグ - 五角形
フラッグ - 三角形 下線
矩形 四角い円
検査 なし
サイズ（Size） サイズを選択（指定の文字数）、テキストにフィット（Tight Fit）（テキストに自動的に調整が加えられ）を選択、あるいはユーザー定義サイズ（Custom Size）（バルーン サイズを設定できます）を選択します。

積み重ねバルーン(Stacked balloons)

スタイル バルーンの形を選択します。
サイズ（Size）

サイズを選択（指定の文字数）、テキストにフィット（Tight Fit）（テキストに自動的に調整が加えられ）を選択、あるいはユーザー定義サイズ（Custom Size）（バルーン サイズを設定できます）を選択します。

自動バルーンのレイアウト

レイアウトを選択します:
  • balloon_auto_square.png ボタン 矩形（Square）
  • balloon_auto_bottom.png ボタン底面
  • balloon_auto_left.png ボタン 左（Left）
  • balloon_auto_circular.png ボタン 円形
  • balloon_auto_top.png ボタン トップ（Top）
  • balloon_auto_right.png ボタン 右（Right）
矩形のレイアウト
