注記のドキュメント レベルのドラフト設定を指定できます。すべてのドキュメント タイプで利用できます。
このページを開くには:
図面を開いたまま、オプション
（標準ツールバー）をクリックしてドキュメント プロパティ タブを選択し、次に を選択します。
全体的な設計規格
| 全体的な設計規格 |
選択した設計規格ページの設定が継承されます。 |
ベース注記規格
| ベース注記規格
|
規格を選択します:
- ANSI
- ISO
- DIN
- JIS
- BSI
- GOST
- GB
|
引出線のスタイル
 引出線スタイル |
次を選択します: 任意のスタイルを選択します。 |
 引出線幅 |
次を選択します: 厚みを選択するか、ユーザー定義サイズを選択して厚みを入力します。 |
テキスト
| フォント（Font） |
クリックし、フォントを変更します。
|
| テキスト整列 |
以下のいずれかを選択します:
- 中心（Center）
- 左（Left）
- 右（Right）
|

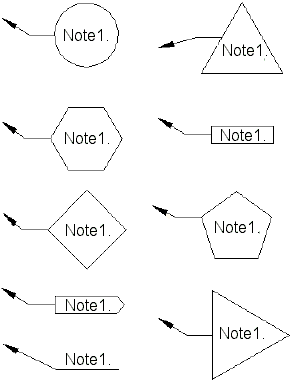

引出線の開始位置
| 引出線の開始位置 |
デフォルトの開始位置を選択します:
|
 |
引出線表示
| 引出線表示
|
次から選択します：
- 直線
- 折れ線。 テキストに整列された引出線に平行な折れを入れます。 どちらか１つを選択します：
- ドキュメントの引出線長さを使用。 アノテート アイテム (Annotations) ページの設定の引出線長さを使用します。
- 引出線の長さ 折れ線の直線部分の長さを入力します。
- 下線
|
| 引出線の整列スナップ（DINとJIS 規格で使用できます） |
バルーンの引出線をバルーンの片方に整列させます。
|
Layer
| Layer |
レイヤーを選択します。 レイヤーは、図面プロパティ用に選択する前に図面で作成する必要があります。
|
これらのレイヤー設定を適用するには、図面ビュー ドキュメントで規格に従う（Per Standard）をレイヤー（Layer）（レイヤー ツールバー）で選択する必要があります。
