穴テーブルのドキュメント レベルのドラフト設定を指定できます。図面にのみ利用可能。
このページを開くには:
図面を開いたまま、オプション
（標準ツールバー）をクリックしてドキュメント プロパティ タブを選択し、次に を選択します。
全体的な設計規格
| 全体的な設計規格 |
選択した設計規格ページの設定が継承されます。 |
テキスト
| フォント（Font） |
クリックし、フォントを変更します。 |
小数位数
 小数位数 |
穴の位置に対する小数点以下の桁数を選択します。 |
 |
アルファベット/数字のコントロール

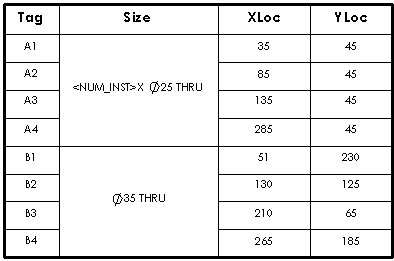

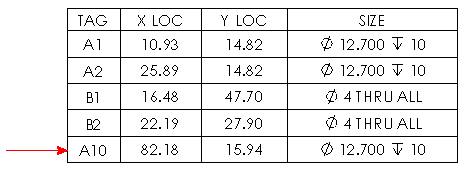

穴テーブルのタグ シーケンス（アルファベットか数字）を選択します。
| A, B, C |
穴のタグ シーケンス数の前にアルファベットを入れます。 |
 |
| 1, 2, 3 |
穴のタグ シーケンスを数値で定義します。 |
 |
Layer
| Layer |
レイヤーを選択します。 レイヤーは、図面プロパティ用に選択する前に図面で作成する必要があります。
|
これらのレイヤー設定を適用するには、図面ビュー ドキュメントで規格に従う（Per Standard）をレイヤー（Layer）（レイヤー ツールバー）で選択する必要があります。
原点インジケータ
原点インジケータ
|
原点の表示の基準となる規格を選択するか、規格に従う（Per Standard）を選択し、全体的なドラフト規格を使用します。
|
ANSI, BSI:
 |
ISO, GB:
 |
DIN, JIS, GOST:
 |
角度タグ/オフセット タグの表示
Angle
|
穴の中心点から直線で表示されるタグの角度を指定します。 |
|
オフセット（Offset）
|
穴の輪郭からタグまでの距離を指定します。
|
代替単位
| 2 単位表示 |
選択し、寸法を 2 単位で表示します。 |
| 2 単位表示で単位を表示 |
選択し、2 単位表示の単位を表示します。 |
| 寸法値の位置 |
上面 |
| 下 |
| 右側面 (Right) |
| 左 |
