部品表のドキュメント レベルのドラフト設定を指定できます。すべてのドキュメント タイプで利用できます。
このページを開くには:
図面またはアセンブリ部品表 を開いたまま、オプション
(標準ツールバー) をクリックし、ドキュメント プロパティ タブを選択し、次に を選択します。
全体的な設計規格
| 全体的な設計規格 |
選択した設計規格ページの設定が継承されます。 |
テキスト
| フォント（Font） |
クリックし、フォントを変更します。
|
ゼロ個数の表示
| 破線 |
I |
コンフィギュレーションにアセンブリ構成部品が無い場合、個数(Quantity)コラムの表示オプションを選択します。 |
| ゼロ
|
 |
| 空白 |
 |
不明な構成部品
| 不明な構成部品の行を保持 |

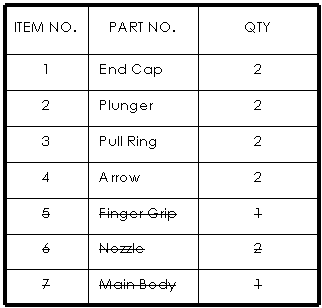

コンフィギュレーションに無いアセンブリ構成部品をリストします。 取り消し線を使用して表示 を選択し、見つからない構成部品に取り消し線を入れます。
|
 |
Layer
| Layer |
レイヤーを選択します。 レイヤーは、図面プロパティ用に選択する前に図面で作成する必要があります。
|
これらのレイヤー設定を適用するには、図面ビュー ドキュメントで規格に従う（Per Standard）をレイヤー（Layer）（レイヤー ツールバー）で選択する必要があります。
オプション </Z3>
| 先頭のゼロ表示 |
| 標準 |
全体的な設計規格に従って先頭のゼロが表示されます。 |
| 表示（Show） |
小数位数の前のゼロが表示されます。 |
| 削除（Remove） |
先頭のゼロは表示されません。 |
|
| 小数点の後のゼロ表示 |
| スマート |
すべてのメートル法表示で、小数点の後に続くゼロは表示されません。（ANSI 基準と ISO 基準に基づきます。） |
| 標準 |
ASME Y14.5M-1994 規格に従って小数点の後のゼロ表示を表示します。 |
| 表示（Show） |
単位 で指定した小数位数に従って後に続くゼロが表示されます。 |
| 削除（Remove） |
後に続くゼロは表示されません。 |
|
| コンフィギュレーション名の隣に個数を追加しない |
削除するアイテムを選択します:
個数 をコンフィギュレーション列から選択します。
このオプションは、部品表を挿入する前に選択する必要があります。部品表を挿入した後にこのオプションを選択しても、効果はありません。
|
| テンプレートから個数コラムをコピーしない |
選択し、個数コラム ヘッダーとしてコンフィギュレーション名に /QTY を追加します。 |
| ﾄｯﾌﾟﾚﾍﾞﾙのみの部品表は１つのｺﾝﾌｨｷﾞｭﾚｰｼｮﾝに制限 |
トップレベルのみとして指定されている部品表を 1 つのコンフィギュレーションに制限する場合に選択します。 部品表でコンフィギュレーションを変更した場合、個数コラムのラベルは変更されません。 |
| 部品表の自動更新 |
選択し、関連アセンブリの構成部品における追加/削除を部品表で更新します。 |
