幅の合致(Width Mates)

幅合致は、2 つの平坦面間でタブを拘束します。

1. (アセンブリ ツールバーの)合致（Mate）をクリックするか、挿入（Insert）、 > 合致（Mate）を選択します。
2. 詳細設定合致 で、幅 をクリックします。
3. 合致設定 で:
   1. 幅の選択 に 2 つの平坦な面を選択します。
   2. タブ選択 に、2 つの平坦な面を選択するか、1 つの円筒面または軸を選択します。
4. 詳細設定合致 (Advanced Mates) で、次のいずれかの拘束を選択します:

   中央整列	タブを溝の幅の中央になるようにします。 この機能は前のリリースと同じです。
   フリー	選択した面や平面に対して、制限内で構成部品を自由に動かすことができます。
   寸法	ある選択セットと、最も近い対面の選択セットの面か平面との距離または角度寸法を設定します。
   パーセント	ある選択セットと、もう一方の選択セットの中心までの距離または角度を、パーセント値単位で設定します。

5. をクリックします。

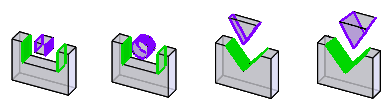

   タブが溝面の間で合致するように、構成部品が整列されます。 タブは、溝の中心面に沿って移動でき、中心面に対して垂直な軸を中心に回転できます。 幅の合致関係は、タブが左右に移動または回転することを防ぎます。
