直線注記パターン（Linear Note Pattern）

図面で注記を直線のパターンで表示できます。

1. 注記を選択します。
2. 図面ビューで、直線注記パターン （テーブル ツールバー）または 挿入 > アノテート アイテム > 直線注記パターン をクリックします。
3. PropertyManagerの方向1（Direction 1）で以下を行います:
   • 注記の間の 間隔 を設定します。 グラフィックス領域で間隔を設定することも可能です。
   • インスタンス数 を作成する注記の合計数に設定します。 グラフィックス領域で数値を設定することも可能です。
   • 角度 を水平方向（X 軸）からの角度方向に設定します。 たとえば、45 度の線上にその注記を始点としてパターンを作成するには、角度 を 45 に設定します。
   • 反対方向 をクリックし、パターンを線上に作成します。 たとえば、角度 を 45 に設定した場合、反対方向 をクリックすると、その注記を始点としてパターンが 225 度の線上に作成されます。 反対方向 をクリックすると、角度 の値が更新されます。 グラフィックス領域でハンドルをクリックし、方向をグラフィックス領域で反対にすることもできます。
     グラフィックス領域で選択点をドラッグして、間隔と角度の値を変更できます。
4. 方向 2 に対して、ステップ 4 を繰り返します。
   方向 2 は、インスタンス数（Number of Instances）が 1 より大きい場合、アクティブになります。

5. をクリックします。

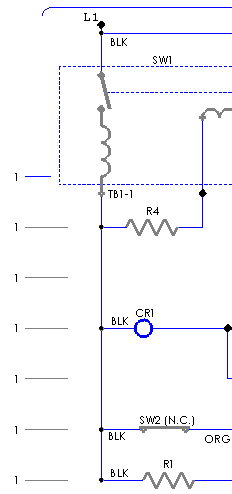

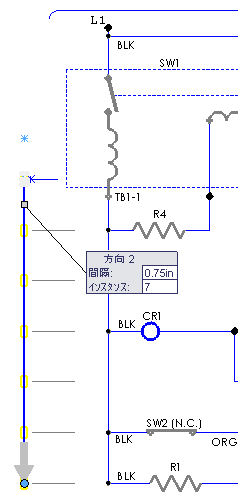

   元の注記	直線注記パターンの作成

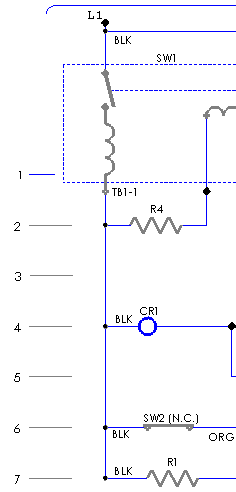

   直線注記パターン	直線注記パターンの編集

6. パターンを作成した後、個々の注記を編集することができます。
