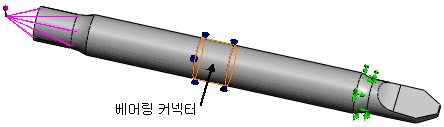

그림에는 베어링 구속이 사용된 샤프트의 두 가지 변형된 형상이 나와 있습니다. 수직 원격 하중이 한쪽에 부가되었습니다. 섀프트의 분할 원통면에 베어링 커넥터가 적용되었습니다.
자체정렬 허용 옵션을 선택하면, 베어링 커넥터의 원통면이 그 축을 벗어나 회전합니다. 이 옵션을 선택 취소하면, 원통면의 축을 벗어난 회전이 제한며 원통면에 모멘트가 생깁니다.
아래의 그림과 같이 샤프트는 샤프트와 하우징 사이의 베어링 커넥터와 동일한 역할을 합니다. 응력의 크기는 다를 수 있습니다. 베어링 구속은 하우징을 고정된 강체라고 가정하는 반면, 베어링 커넥터는 하우징을 유동체로 가정하고 있습니다.
 |
| 자체정렬 허용이 선택된 상태 베어링은 하우징과 상대적으로 샤프트 각의 정렬 불량에 영향을 받지 않으며 샤프트 굽힘과 같은 변형에 저항이 없습니다. 베어링 커넥터는 축 방향 및 방사 방향으로 강성을 허용하는 매우 짧은 스프링 같은 요소(길이 10-5m)를 사용하여 모델링됩니다. 스프링 같은 요소는 강막대를 사용하여 샤프트와 하우징의 선택된 면에 연결됩니다.
|
 |
| 자체정렬 허용이 선택 취소된 상태 베어링 커넥터는 방사 방향과 축 방향으로 배포된(하우징 경계 내) 스프링을 사용하여 모델링됩니다. 이러한 스프링은 샤프트 곡면에서 하우징 곡면으로 투영됩니다. |
