빔의 전단, 모멘트, 토크나 축 하중 도표나 트러스의 축 하중 도표를 작성합니다. 빔 도표가 각 빔의 로컬 방향에서 생성됩니다.
이 PropertyManager를 표시하려면 Simulation 스터디를 실행합니다. 결과
를 오른쪽 클릭하고 빔 도표 정의를 선택합니다.
표시
 |
부품 |
다음 중 하나를 선택합니다.
- 축력
- 방향 1의 전단력
- 방향 2의 전단력
- 방향 1의 모멘트
- 방향 2의 모멘트
- 토크
트러스의 경우 축 하중만이 사용 가능합니다.
|
 |
단위 |
도표의 단위를 선택합니다.
|
| |
빔 프로파일 렌더링(느림) |
실제 빔 형상에 실린더와 달리 빔 도표를 표시합니다. |
선택한 빔
| 선택 |
모든 빔을 선택합니다.
|
| 선택 |
그래픽 영역에서 빔을 선택합니다. 소프트웨어가 선택한 빔에 있는 빔만을 고려합니다.
|
| 빔 도표 너비 |
빔 플롯의 너비를 더 잘 보이게 조절합니다.
|
속성
| |
제목 텍스트: |
플롯의 사용자 지정 제목을 입력합니다.
|
| |
명명도 방향과 플롯 연관 |
지정 보기 방향을 활성 플롯과 연계할 수 있습니다.
|
 |
현재 뷰와 연관짓기 |
현재 뷰와 활성 플롯을 연결합니다. |
활성 빔 도표의 빔 방향을 표시하려면 빔 도표 아이콘을 오른쪽 클릭하고 설정을 선택합니다. PropertyManager의 변형 플롯 옵션 아래에서 빔 방향 표시를 선택합니다.
빔 방향이 각 빔의 중심에 표시됩니다.

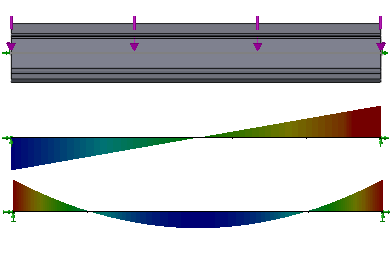

균일하게 분배된 하중을 받는 고정-고정 빔을 위해 생성된 전단과 모멘트 도표:
