Simulation 스터디 트리에서 오류와 경고 아이콘의 표시와 메시와 플롯 표시 등과 같은 일반 시스템 옵션을 지정할 수 있습니다. 시스템 옵션이 모든 문서의 모든 스터디에 적용됩니다.
일반 옵션을 설정하는 방법
- 를 클릭합니다.
시스템 옵션 - 일반 대화 상자가 나타납니다.
- 아래와 같이 옵션을 지정하고, 확인을 클릭합니다.
모두 원래대로 옵션은 시스템 기본을 기본 옵션으로 되돌립니다.
하중/구속 기호 표시
하중과 구속 기호 표시를 설정합니다.
| 실선 |
3D 실선 기호를 표시합니다.
|
| 실선 표시
|
|

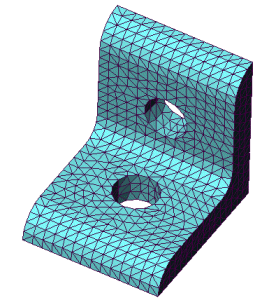

| 음영 |
3D 음영을 표시합니다
|
| 음영 표시
|
|
결과 플롯
| 동적 플롯 업데이트 |
이 옵션을 선택하면, 플롯이 플롯 표시를 조절하는 변수가 수정되면서 동적으로 업데이트 됩니다. 대형 모델의 결과를 표시하는 작업 속도를 향상하려면 이 플래그를 비활성화 합니다.
|
| 결과량 정확하게 나열 |
이 옵션을 선택하면, 결과가 16자리 정밀도로 표시됩니다.
|
| vonMises 플롯에 항복 강도 표시 |
이 확인란을 선택하면, 피트가 있는 스터디의 플롯 레전드 위의 재질 항복 강도 위치가 빨간색 화살표로 표시됩니다 항복 강도값이 플롯 레전드 아래에 표시됩니다.
|
| 로컬 좌표계 참조 트라이어드 표시 |
이 옵션을 선택하면 로컬 좌표계 참조 트라이어드가 그래픽 영역의 우측 하단에 표시됩니다. 트라이어드가 참조 평면, 축 또는 좌표계를 정의하는 플롯에만 표시됩니다.
|
| 차트 배경색 적용 |
플롯 레전드의 배경색을 설정합니다.
|
글꼴
플롯 제목, 플롯 소제목, 색상표에 사용할 글꼴을 선택할 수 있습니다.
| CommandManager에서 Simulation 조언 실행 |
이 옵션을 선택한 경우 Simulation CommandManager에서 스터디, 구속, 외부 하중, 연결 또는 결과을(를) 클릭하면 Simulation 조언이 시작됩니다. 이 옵션을 선택하지 않은 경우 Simulation CommandManager에서 스터디, 구속i, 외부 하중, 연결 또는 결과을(를) 클릭하고 메뉴에서 해당 조언을 선택하여 Simulation 조언을 시작할 수 있습니다. 이 옵션을 변경하면, 변경을 적용하기 위해 SOLIDWORKS를 다시 시작해야 합니다.
|
| 제외 바디는 숨기고 스터디 재질 표현 보이기(스터디 로드에 시간이 더 소요됨) |
선택 시:
- 스터디를 활성화하면 Simulation 스터디의 해석에서 제외되는 멀티바디 파트 및 어셈블리의 바디가 그래픽 영역에서 숨겨집니다.
- Simulation 스터디에서 바디에 다른 재질이 지정되어 있는 경우에는 스터디를 활성화하면 해당 바디가 그래픽 영역에 스터디 관련 재질 모양으로 표시됩니다.
이 옵션이 선택되어 있는 경우 많은 재질이 지정되어 있거나 많은 바디가 해석에서 제외된 대형 어셈블리에서는 시뮬레이션 스터디를 활성화하는 데 상당한 시간이 걸릴 수 있습니다. 이것은 시스템에서 모델 표시 상태 위에 내부적인 시뮬레이션 관련 표시 상태를 적용해야 하기 때문입니다. 하지만 시뮬레이션 스터디를 편집하는 대화형 성능은 영향을 받지 않습니다. 성능 문제를 방지하려면 이 옵션을 해제하십시오.
|
| 모델을 열 때 모든 Simulation 스터디 열기(모델을 열 때 더 오래 걸림). |
이 옵션을 선택하면 모델을 열 때 Simulation 스터디의 모든 정보가 메모리에 저장됩니다. 여러 Simulation 스터디가 있는 모델을 열 경우 시간이 더 걸릴 수 있습니다. 이 옵션을 선택 취소하면 모델을 열 때 각 Simulation 스터디의 기본 정보만 메모리에 저장됩니다. 스터디를 활성화할 때 나머지 Simulation 스터디 데이터가 메모리에 저장됩니다.
|
