면 그룹 또는 곡면 바디에 대한 일반 0º 참조를 투영할 때 평면 매핑을 사용합니다.
평면 매핑을 사용하려면 Simulation 스터디 트리에서 쉘 아이콘을 오른쪽 클릭하고 정의 편집을 선택합니다. PropertyManager의 유형 아래에서 복합재를 선택하고 복합재 옵션에서 평면 매핑을 선택합니다.

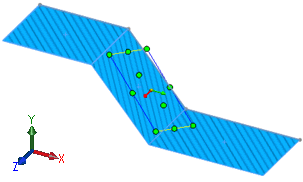

투영 방향을 정의할 대 세 가지 유형의 직교 XY, YZ, XZ 평면 중 하나를 사용할 수 있습니다. 예를 들어 아래 이미지는 평면 매핑으로 XZ 평면을 사용한 자동차 프레임의 지붕을 보여줍니다. 일반적으로 투영 평면은 반드시 쉘 면과 평행해야 합니다.

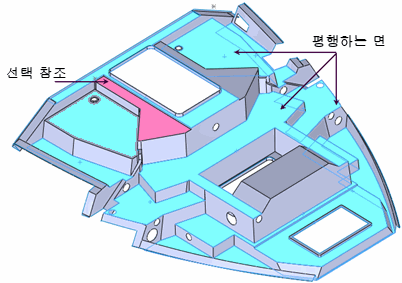

참조 면이나 모서리를 사용하여 투영 방향을 정의할 수도 있습니다. 예를 들어 보트 트레이 모델에서, 평행하는 쉘 면 중 하나를 선택 참조로 사용하여 디른 면의 0º 참조를 투영할 수 있습니다.
