| 오프셋과 릴리프가 적용된 여러 모서리의 마이터 플랜지(정사각형, 둥근 사각형, 찢기)가 오프셋없이 작성되었습니다. 플랜지 스케치가 플랜지 면의 시작에는 0 오프셋 값으로 작성됩니다.
|

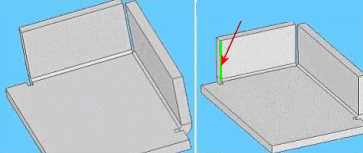

플랜지 시작 면의 스케치
|
| 재질 바깥쪽 또는 재질 안쪽 위치 유형과 비평면 가로면이 있는 마이터 플랜지는 인식되지 않습니다.
강조된 가로면은 비평면으로 마이터 플랜지가 인식되지 않습니다.
|
 |
| 선택한 모서리가 인접한 원호로 분리되면 마이터 플랜지는 인식되지 않습니다.
|
원형 모서리가 선택한 모서리를 나눕니다. |
| 피처 상호작용이나 다른 이유로 플랜지/굽힘면이 잘리면 마이터 플랜지가 인식되지 않습니다.
|
 |
다음 조건에서 잘못 인식된 여러 모서리의 마이터 플랜지:
- 릴리프 유형 둥근 사각형
- 둥근 사각형은 플랜지에 연결된 굽힘과 겹칩니다.
|
 |
둥근 사각형의 절반으로 잘못 인식되었습니다. |
| FeatureWorks를 실행할 때 필요없는 면/모서리가 합쳐집니다. 여러 모서리의 마이터 플랜지의 가로 면이 분할되면 합쳐져서 한 개의 면을 형성합니다.
|
 |
|
| 비평면 시작 가로면과 평면 끝 가로면이 있는 마이터 플랜지는 인식되지 않습니다.
예를 들어, 시계방향으로 플랜지 면을 선택하면 인식에 성공적입니다(시계 반대방향으로 선택하면 인식에 실패합니다).
|
 |
| 평면 면 |
비평면 면 |
| 분할 모서리에 작성된 마이터 플랜지는 단계별 인식 후, 두 개의 분할 모서리가 하나의 모서리로 합쳐지고 지오메트리가 변경됩니다.
|
이전 |
이후 |
