연결점을 배관 이음쇠 (플랜지, 엘보, 전기 커넥터 등)를 작성할 때 연결점 PropertyManager가 표시됩니다.
선택
 |
평면 또는 면이나 점 선택 |
다음 중 한 가지 방법으로 배관 원점을 지정합니다:
|
원형 모서리선
|
원형의 모서리 선 입니다.
|
|
원형 면
|
원형의 면 입니다.
|
|
면이나 평면 및 스케치 점이나 꼭지점
|
배관 요소가 종료되는 평면 또는 면 및 인접 배관 요소의 끝을 정의하는 스케치 점입니다.
|
축이 평면 또는 면에 수직으로 작성됩니다. 배관 하위 어셈블리에 이음쇠가 사용되면, 관은 이 축에 맞추어집니다. 화살표가 관이 이음쇠를 통과하는 방향을 표시해 줍니다. 화살표가 잘못된 방향을 가리키면, 반대 방향 확인란을 클릭합니다.  |
 |
관 유형을 선택 |
배관의 유형을 결정합니다: 튜브, 조합 관, 전기배선 또는 사용자 지정입니다.
전기배선의 경우 하위 유형을 선택합니다.
|
와이어형
|
와이어나 케이블 묶음이 있는 배관에서 사용됩니다.
|
|
케이블/와이어
|
단일 케이블이 있는 배관에서 사용됩니다.
|
|
도관
|
엘보, 커플링 및 끝 이음쇠와 같은 부품에서 사용됩니다. 자동 배관을 사용해서 전기 부품을 도관 배관의 끝 이음과 합쳐서 도관을 지나는 케이블과 와이어의 경로를 표시합니다.
|
|
도관/트렁크형
|
폐쇄형 상단 전기 도관에 사용됩니다.
|
|
케이블 트레이
|
직사각형 단면 열린 상단 도관에 사용됩니다.
|
와이어나 케이블을 도관 배관에 부착하려면, 도관 끝 이음쇠에 하니스 또는 케이블/와이어 연결점도 있어야 합니다.
에어컨 및 도관의 기타 기계 스타일의 사용자 정의 배관 유형을 정의합니다. 배관 유형 이름을 입력합니다. 단면에서 직사각형 또는 원형을 선택합니다.
반대 방향을 선택하여 배관 방향을 바꿉니다.
|
변수
 |
호칭 지름 |
파이프, 튜브, 전기 도관 및 사용자 지정 원형 이음쇠: 포트의 호칭 지름. 이 치수는 파이프나 튜브의 호칭지름@필터스케치 치수와 상응합니다. 이음쇠에 구성이 하나만 있을 경우 다음을 수행할 수 있습니다.
- 값을 입력합니다.
- 파이프 선택(또는 튜브 선택)을 클릭한 다음 파이프 또는 튜브를 찾아 구성을 선택하여 호칭 지름을 사용합니다.
이음쇠에 구성이 여러 개 있을 경우, 열 머리글 지름@연결점<n>을 사용하는 설계 변수 테이블에서 지름을 지정합니다.
전기배선 커넥터: 호칭 지름을 사용하여 케이블 또는 와이어 배관의 적절한 크기를 계산합니다. 케이블 또는 와이어를 배관에 추가한 후 필요에 따라 크기를 조정할 수 있습니다.
|
 |
세로 |
사용자 정의된 배관의 전기 도관, 케이블 트레이 및 직사각형의 높이와 너비를 설정합니다. |
 |
너비 |
| |
파트에서 선택 |
|
베이스 설정
|
설정을 선택하여 이음쇠를 연결할 부품의 크기를 지정합니다.
|
|
벽 두께
|
이 옵션을 사용하여 표준 직경이나 파트의 높이 및 너비 값을 설정합니다.
|
|
| |
맞춤 |
|
pin1 위치 바꾸기
|
(읽기 전용) 설정을 기반으로 함.
|
|
| |
스터브 길이 |
배관 삽입 시 기본 스터브 길이를 지정해서 커넥터 또는 이음쇠를 연장합니다. 0으로 지정된 경우, 배관 직경의 1.5배에 해당하는 스터브 길이가 사용됩니다. 변수 StubLength@CPoint<n>를 사용해서 설계 변수 테이블에서 스터브 길이를 지정할 수 있습니다. 리본 케이블의 경우, 접힘이 커넥터 부근에 잘 작성되도록 스터브 길이를 0으로 두거나 케이블 너비 반절보다 더 큰 값으로 지정합니다. |
| |
최소 직선 길이 |
(튜브에만 해당함) 관의 시작과 끝 부분에 필요한 일자 튜브의 최소 길이를 지정합니다. 변수 MinStraightLength@CPoint<n>를 사용해서 설계 변수 테이블에 최소 직선 길이를 설정할 수 있습니다. |
| |
끝 길이 조절 |

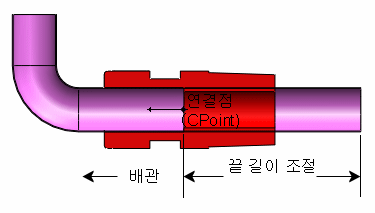

(튜브에만 해당함) 튜브의 절단 길이로 값을 지정합니다. 변수 EndLengthAdjustment@CPoint<n>를 사용해서 설계 변수 테이블에 끝 길이 조절을 설정할 수 있습니다. 아래 보기와 같이 굽힘 작업 시 끝 길이 조절을 사용해 여분의 튜브 스탁을 만들 수 있습니다. 굽힘 후에 튜브는 연결점에서 잘리고 이음쇠는 배관 끝에 추가됩니다.
|
| |
지정 필드명 |
(파이프와 튜브에만 해당함.) 스팩한 필드에 맞게 메이트 부품 선택을 필터합니다. 여러 개의 설정을 가진 파트를 위해 설계 변수 테이블에 선택 필드가 있습니다. |
| |
스팩 값 |
(파이프와 튜브에만 해당함.) 이음쇠에 한 개의 설정만이 있을 경우 지정 필드명에 연관된 값을 입력합니다. 이음쇠에 여러 설정이 있을 경우, 열 머리글 Specification@CPoint<n>을 사용하는 설계 변수 테이블에서 값을 지정합니다. |
| |
포트 ID |
(파이프와 튜브에만 해당함.) P&ID 파일에서 배관 어셈블리를 정의할 때 사용된 장비의 배관 포트를 지정합니다. 장비의 배관 포트는 배관연결을 결정합니다. 포트 ID가 없을 경우, SOLIDWORKS Routing은 포트의 장비를 가장 가까운 지름에 연결하게 됩니다. |
| |
추가 내부 와이어 길이 |
(전기배선에만 해당함) 스트립 백이나 터미네이션을 허용하기 위해 케이블 절단 길이에 추가할 값을 지정합니다. Routing 옵션에서 슬랙 비율을 지정하여 케이블 절단 길이에 추가할 수도 있습니다. 케이블 절단 길이는 실제 설치할 때 필요한 새깅(sagging)이나 킹크(kink)를 고려하여 슬랙 비율만큼 증가하여 계산됩니다.
|
| |
2D 핀 ID |
(전기 배선에만 해당함) 커넥터 핀 번호를 설정합니다. 커넥터가 멀티 핀이고 각 핀 번호에 여러 개의 연결점이 있을 경우 이 옵션은 해당 핀 번호를 설정합니다. 커넥터가 멀티 핀 커넥터이지만 연결점이 하나만 있을 경우 이 옵션은 모든 핀 번호를 따옴표(“,”)로 분리하여(예: 1,2,3,4) 설정합니다.
|
W
|
(리본 케이블에만 해당.) 케이블의 너비를 지정합니다.
|
|
T
|
(리본 케이블에만 해당.) 케이블의 두께를 지정합니다.
|
|
케이블 선택
|
(리본 케이블에만 해당.) 케이블/와이어 라이브러리에서 리본 케이블을 선택하여 W와 T를 지정합니다.
|
|
정렬
|
(리본 케이블에만 해당.) 케이블 너비에 맞출 모서리를 지정합니다.
|
|
Pin1 위치 바꾸기
|
Pin1 쪽으로 지정한 면을 미리보기에 표시된 것과 같이 바꿉니다. 케이블 어셈블리에서, Pin1의 위치가 케이블을 따라 빨간색 줄로 표시됩니다.
|
|
