곡면 보존을 사용해서, 기존 곡면을 경계를 따라 자연스럽게 연장해서 곡면 구멍과 외부 모서리를 패치할 수 있습니다.
특정 비율로 곡면 경계를 연장하거나, 곡면을 채우는 끝점을 연결할 수 있습니다. 곡면 보존 도구를 불러온 곡면 또는 작성한 곡면과 함께 사용합니다.
곡면 보존이 기존 곡면을 연장하는데 비해, 곡면 채우기는 다른 곡면을 작성하고, 여러 면 사이에 패치를 적용하고, 구속 곡선을 사용합니다.
예: 곡면 보존
곡면을 보존하는 방법
- 곡면을 보존하고자 하는 곡면 파트를 엽니다.
- 곡면 도구 모음에서 곡면 보존
을 클릭하거나, 을 클릭합니다.
선택 아래에서, 보존하고자 하는 면 또는 모서리를 선택합니다.선택하는 모서리에 따라, 곡면이 자연스럽게 경계로 연장될 수 있습니다. 모서리를 구속하려면, 다음과 같이 인접 모서리를 선택합니다.
 |
 |

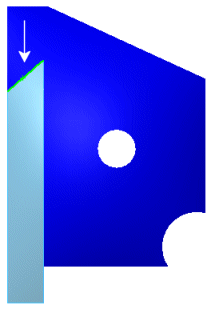

모서리 연장. 다음과 같이 모서리를 선택하면, 곡면이 자연스럽게 경계로 연장됩니다. 거리 를 조절해서 자연스럽게 경계의 비율로 곡면을 연장합니다.
|
곡면 연장을 구속하려면, 그림과 같이 두 모서리 모두를 선택합니다.
|
-
옵션 아래에서, 보존 모서리 유형으로, 기본 모서리 연장을 받아들여서 자연스럽게 경계로 모든 모서리를 연장합니다. 또는 두 모서리 모두를 선택해서 그림과 같이 끝점 연결을 선택합니다.
원래 곡면과 합치는 곡면 연장을 작성하려면, 원래 바디에 붙이기 확인란(기본)을 선택합니다
새로운, 별개의 곡면 바디를 작성하려면, 원래 바디 붙이기를 선택 취소합니다. 원래와 새 곡면 바디 모두가 FeatureManager 디자인 트리에 표시됩니다.
- 확인
을 클릭해서 곡면을 보존합니다.
 |
 |
| 곡면 보존, 왼쪽 모서리와 안쪽 모서리 모두를 선택합니다. 옵션 아래에서, 끝점 연결을 선택합니다.
|
곡면 보존, 면을 선택합니다. 옵션 아래에서, 모든 모서리를 선택합니다. 모든 모서리가 자연스럽게 경계로 연장됩니다.
|
