선형 패턴 PropertyManager는 선을 따라 피처를 패턴할 때 표시됩니다.
이 PropertyManager 사용하기:
선형 패턴(피처 도구 모음) 또는 을(를) 클릭합니다.
숫자를 입력할 수 있는 일부 필드에서는 =(등호)를 입력하고 드롭다운 목록에서 글로벌 변수, 함수, 파일 속성을 선택하여 방정식을 작성할 수 있습니다. PropertyManagers에 수식 직접 입력을 참조하십시오.
방향1
| 패턴 방향 |
방향1 패턴 방향을 지정합니다. 직선 모서리, 선, 축, 또는 치수를 선택합니다. 필요하면, 반대 방향 을 눌러 패턴 방향을 반대 방향으로 바꿉니다. |
| 간격 및 인스턴스 |
인스턴스 개수와 간격을 독립적으로 설정합니다.
|
간격
|
방향 1 패턴 인스턴스의 간격을 설정합니다.
|
|
인스턴스 수
|
방향1 패턴 인스턴스 개수를 지정합니다. 이 개수는 원래 피처나 선택한 피처를 포함합니다.
|
|
| 참조까지 |
선택한 참조 형상을 기반으로 인스턴스 개수와 간격을 설정합니다.
|
 참조 형상
|
패턴을 제어하는 참조 형상을 설정합니다.
|
|
오프셋 거리
|
참조 형상에서 마지막 패턴 인스턴스 거리를 설정합니다.
|
|
 오프셋 반대 방향
|
참조 형상에서 패턴이 오프셋인 방향을 바꿉니다.
|
|
중심
|
참조 형상에서 패턴 피처의 중심까지 오프셋 거리를 계산합니다.
|
|
선택 참조
|
참조 형상에서 선택한 씨드 피처 형상 참조까지 오프셋 거리를 계산합니다.
|
|
씨드 참조
|
오프셋 거리를 계산할 씨드 피처 형상을 설정합니다.
|
|
방향2
방향2에 패턴을 작성합니다.
| 패턴 방향 |
방향2 패턴 방향을 지정합니다. |
| 간격 및 인스턴스 |
인스턴스 개수와 간격을 독립적으로 설정합니다.
|
간격
|
방향 1 패턴 인스턴스의 간격을 설정합니다.
|
|
인스턴스 수
|
방향1 패턴 인스턴스 개수를 지정합니다. 이 개수는 원래 피처나 선택한 피처를 포함합니다.
|
|
| 참조에서 오프셋 |
선택한 참조 형상을 기반으로 인스턴스 개수와 간격을 설정합니다.
|
참조 형상
|
패턴을 제어하는 참조 형상을 설정합니다.
|
|
오프셋 거리
|
참조 형상에서 마지막 패턴 인스턴스 거리를 설정합니다.
|
|
오프셋 반대 방향
|
참조 형상에서 패턴이 오프셋인 방향을 바꿉니다.
|
|
중심
|
참조 형상에서 패턴 피처의 중심까지 오프셋 거리를 계산합니다.
|
|
선택 참조
|
참조 형상에서 선택한 씨드 피처 형상까지 오프셋 거리를 계산합니다.
|
|
씨드 참조
|
오프셋 거리가 계산될 씨드 피처 형상을 설정합니다.
|
|
| 패턴 씨드만 |
방향2 패턴 인스턴스를 중복 사용하지 않고 씨드 피처만 사용하여 방향1에 선형 패턴을 작성합니다. |
| |
 |
 |
| |
패턴 씨드만 옵션을 선택했습니다. 씨드 피처만 방향2에 복사됩니다. |
패턴 씨드만 옵션을 취소했습니다. 선형 패턴 전체가 방향2에 복사됩니다. |
패턴할 피처
 |
패턴할 피처 |
씨드 피처로 선택한 피처를 사용하여 패턴을 작성합니다.
|
패턴할 면
 |
패턴할 면 |
씨드 피처로 구성된 면을 사용하여 패턴을 작성합니다. 그래픽 영역에서 씨드 피처의 모든 면을 선택합니다. 이 패턴 방법은 피처가 아닌 피처를 구성하는 면 만을 불러오는 모델에 유용하게 사용됩니다. 패턴할 면을 사용할 때는, 패턴은 같은 면 또는 경계 내에 있어야 합니다. 경계를 벗어날수 없습니다. 예를 들어, 전체 면이나 다른 레벨(솟은 모서리선 등)을 가로지르는 컷은 다른 면과 경계를 생성합니다.
|
패턴할 바디
 |
패턴할 솔리드/곡면 바디 |
멀티바디 파트에서 바디를 선택하여 패턴을 작성합니다.
|
| |
|
 |
 |
| |
|
패턴할 바디의 멀티바디 파트 |
선형 패턴 적용 |
인스턴스 건너뛰기
 |
인스턴스 건너뛰기 |
패턴을 작성할 때 그래픽 영역에서 패턴 인스턴스를 선택하여 건너띕니다. 마우스를 각 패턴 인스턴스 위로 가져가면, 포인터가  로 바뀝니다. 패턴 인스턴스를 클릭하여 선택합니다. 패턴 인스턴스의 좌표계가 나타납니다. 건너 띈 인스턴스를 다시 복구하려면, 인스턴스를 한 번 더 클릭합니다.
|
피처 영역
하나 이상의 멀티바디 파트에 피처를 적용하려면,
옵션 아래,
지오메트리 패턴을 선택하고
피처 영역을 사용하여 피처를 포함할 바디를 선택합니다.
이러한 피처를 추가하기 전에 멀티바디 파트에 피처를 추가하려는 모델을 작성해야 합니다.
| |
모든 바디 |
피처를 재생성 할 때마다 피처가 모든 바디에 적용됩니다. 피처와 교차하는 모델에 새 바디를 삽입하면, 피처가 추가된 새 바디에도 적용됩니다.
|
| |
|
 |
| |
|

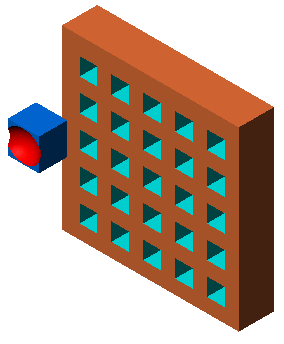

모든 바디에 적용된돌출 피처와 돔 피처 |
| |
선택한 바디 |
선택한 바디에 피처가 적용됩니다. 피처와 교차하는 모델에 새 바디를 삽입하고, 이 바디를 선택하려면 피처 편집을 사용해야 하며 선택한 바디 목록에 추가해야 합니다. 선택한 바디 목록에 새 바디를 추가하지 않으면, 새 바디에 피처가 적용되지 않습니다.
|
| |
|
 |
| |
|

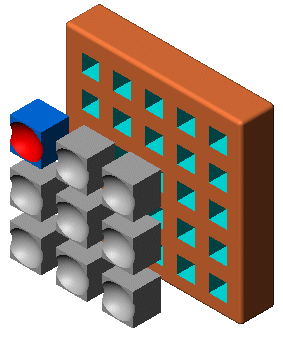

선택한 바디에 적용된돌출 피처와 돔 피처 |
| |
자동 선택 (선택한 바디 클릭했을 때 사용 가능) |
멀티바디 파트가 있는 모델을 처음 작성할 때, 적절한 파트를 모두 자동으로 처리합니다. 자동 선택 옵션을 선택하는 것이 모든 바디 옵션을 선택하는 것보다 작업 속도가 빠릅니다. 이것은 자동 선택을 사용하면 처음 목록에 있던 바디만 처리하고 전체 모델을 다시 생성하지 않기 때문입니다. 선택한 바디를 클릭하고 자동 선택을 선택하지 않으면, 포함시킬 바디를 그래픽 영역에서 선택해야 합니다.
|
 |
대상 바디 (자동 선택 선택 취소했을 때 사용 가능) |
그래픽 영역에서 대상 바디를 선택합니다.
|
옵션
| 스케치 수정 |
패턴 변경을 허용합니다.
|
| 지오메트리 패턴 |
피처의 개별 인스턴스를 패턴하는 대신 피처의 지오메트리 (면과 모서리선) 패턴을 작성합니다. 지오메트리 패턴 옵션은 패턴의 생성 및 재생성 속도를 빠르게 해줍니다. 파트의 나머지 부분과 합쳐진 면이 있는 피처의 기하 패턴은 만들 수 없습니다.
|
| 시각 속성 연장 |
SOLIDWORKS의 색, 텍스처, 나사산 표시 데이터 등을 모든 패턴에 파급하여 적용합니다. |
변경할 인스턴스
이 옵션은 패턴 인스턴스에 대한 피처를 선택하는 경우에만 사용할 수 있습니다.
방향 1 증분
 |
방향 1 간격 증분 |
방향 1의 패턴 인스턴스의 중심 간 간격을 누적 증분합니다. 예를 들어, 패턴의 행 간 간격이 1.5mm이고 간격 증분으로 .3mm를 입력하면 두 번째 행이 첫 번째 행으로부터 1.8mm 떨어진 곳에, 세 번째 행은 두 번째 행으로부터 2.1mm 떨어진 곳에, 네 번째 행은 세 번째 행으로부터 2.4mm 떨어진 곳에 위치하게 되며 나머지도 이와 동일한 방식으로 위치하게 됩니다.
|
| |
방향 1에서 변경할 피처 치수를 선택하십시오. |
테이블에서 씨드 피처의 치수를 표시합니다. 그래픽 영역에서 테이블을 표시할 씨드 피쳐의 치수를 클릭합니다. 증분 열에 값을 추가하여 방향 1의 피처 치수의 크기를 증가하거나 감소합니다. |
수정된 인스턴스
 |
수정된 개별 인스턴스를 나열합니다. 이러한 인스턴스는 패턴의 열과 행 번호로 식별됩니다. 개별 인스턴스를 수정하려면 그래픽 영역에서 인스턴스 마커를 클릭하고 인스턴스 수정을 선택합니다. 값을 입력하여 속성 표시기의 간격 및 치수를 재정의할 수 있습니다.
수정된 인스턴스를 제거하려면 상자의 인스턴스를 오른쪽 클릭하고 삭제를 선택합니다. 상자를 오른쪽 클릭하고 모두 지우기를 선택하면 수정된 모든 인스턴스를 제거할 수 있습니다.
|
