노트 배치

노트 PropertyManager에서 선택한 노트의 위치를 지정하거나, 파라미터에서 화면에 표시를 선택합니다.

1. 노트를 선택합니다.
2. 노트 PropertyManager의 파라미터에서 화면에 표시를 선택합니다.

   그래픽 영역에 좌표 필드 가 나타납니다.

3. 표시된 X 및 Y 필드에서 선택한 노트의 X-Y 좌표를 수정합니다. 좌교계의 위치 (0,0)은 도면 시트의 좌측 하단 코너를 나타냅니다.
4. 노트 밖을 클릭하여 좌표 필드를 닫습니다.
   노트를 선택한 후, 노트 PropertyManager에서 화면에 표시를 선택하면 연속해서 선택하는 모든 노트에 대한 X-Y 좌표 필드가 도면에 나타납니다.

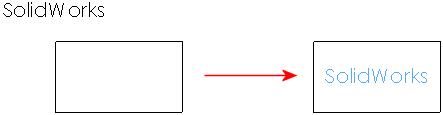

요소 이동 도구를 사용하여 노트를 새 위치로 이동할 수 있습니다.

1. 노트를 오른쪽 클릭하고 요소 이동을 선택합니다.
2. 이동 PropertyManager에서 다음을 선택합니다.
   • X/Y, 상대적 X, Y 좌표 위치 값을 입력합니다.
     사용자가 입력하는 X, Y 좌표 위치는 현재 노트 좌표에 상대적인 양수 또는 음수 값입니다.
   • 시작/끝 및 그래픽 영역에서 시작점을 선택하고, 마우스를 이동한 후 클릭하여 최종 노트 위치를 설정합니다.
     시작/끝을 선택한 후, 노트를 마우스 오른쪽 버튼으로 클릭하고 빠른 스냅 옵션을 선택하여 대상을 선택합니다.

     • 점 스냅
     • 중심점 스냅
     • 중간점 스냅
     • 사분점 스냅
     • 교점 스냅
     • 근접 스냅
     • 수평/수직 점 스냅
     • 눈금 스냅

노트 PropertyManager의 텍스트 서식 섹션에서 노트 문자의 세로 정렬을 설정합니다.

1. 노트를 선택합니다.
2. 노트 PropertyManager의 텍스트 서식 섹션에서 다음 중 하나를 선택합니다.
   • 위에 맞춤
   • 가운데 맞춤
   • 아래에 맞춤
