DimXpert 위치 치수 도구

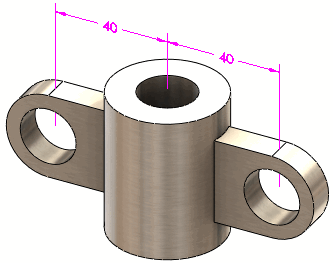

위치 치수 도구를 사용하여 두 개의 DimXpert 피처(곡면, 필렛, 모따기, 포켓 피처 예외) 사이에 선형 치수와 각도 치수를 부가합니다. 아래 예제에서는, 두 개의 기본형 구멍 사이에 거리 치수를 부가합니다.

선형 치수 적용:

• 두 개의 평행한는 평면이나 축, 선형 피처의 조합
• 두 점
• 점과 평면, 점과 축, 또는 점과 선형 피처
• 비틀린 축과 선 쌍 (비교차, 비평행):



평행하지 않는 두 평면이나 축, 선형 피처 사이에는 각도 치수가 부가됩니다.
