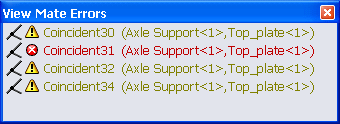

메이트 오류 표시 창에는 어셈블리에 있는 모든 문제 메이트가 나열됩니다.
이 창을 여는 방법:
문제 메이트가 포함된 모든 부품을 오른쪽 클릭하고 메이트 오류 표시을(를) 클릭합니다.
메이트 오류 표시 창은 어셈블리에 있는 모든 문제 메이트 목록을 표시합니다.
문제 메이트가 다음과 같이 표시됩니다.
 |
경고 |
메이트가 만족되었지만, 어셈블리를 초과 정의하는 결과를 초래할 경우. |
 |
오류 |
메이트가 만족되지 않았을 경우. |
그래픽 영역에서 문제 메이트와 연관된 부품들이 약간 투명한 상태로 표시됩니다. 연관되지 않은 부품은 숨겨집니다.
메이트 오류 표시 창에서 메이트를 선택하면:
- 메이트 지오메트리가 하이라이트 됩니다.
- 메이트 속성 표시기가 나타납니다. 이 속성 표시기는 메이트를 시각화하고 메이트 오류를 해결하는 데 도움을 줍니다.
속성 표시기에서
메이트 강요
를 클릭하여 메이트를 억지로 해결하여 다른 메이트를 분리할 수 있습니다. 이러한 작업은 문제가 있는 메이트를 찾아내는데 도움이 됩니다.
