데칼 편집하기

데칼 PropertyManager를 사용하여 데칼을 편집하거나 그래픽 영역에서 데칼을 조정하여 간단하게 변경할 수 있습니다.

  • 데칼 PropertyManager 표시하는 방법
    • 데칼을 적용합니다.
    • DisplayManager에서 데칼 보기를 클릭하고 데칼을 오른쪽 클릭한 후 데칼 편집을 선택합니다.
    • 파트에서 데칼을 오른쪽 클릭하고 표현Appearances.gif을 클릭한 다음 데칼을 선택합니다.
  • 그래픽 영역에서 데칼 조정하기:
    • 포인터를 끌어 프레임 안 쪽으로 이동합니다(회전 핸들 위로는 이동할 수 없음).
    • 프레임 코너와 측면에 있는 핸들을 끌어 크기를 조절합니다.
    • 데칼 중앙에 있는 링을 클릭하여 회전한 후 데칼 각도를 표시하는 화면 각도기를 화면에 표시합니다. 각도기를 끌어 데칼 각도를 변경합니다.

    데칼을 이동해도 데칼 참조축은 항상 원래 데칼 원점에 그대로 있습니다. 반면, 회전 핸들은 데칼의 중심과 함께 이동합니다.

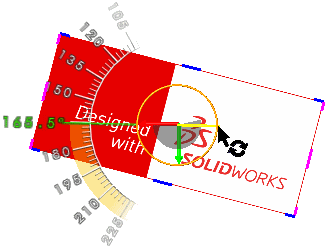

    A 선택한 면
    B 데칼 프레임
    C 회전 핸들과 각도기
    D 데칼 참조 축
