판금 피처 대칭 복사

선택한 판금 피처를 기존 판금 파트의 중간에 평면을 기준으로 대칭 복사할 수 있습니다.

대칭 복사할 수 있는 판금 피처로는 다음과 같은 것이 있습니다.

• 모서리 플랜지
• 마이터 플랜지
• 햄
• 베이스 플랜지/탭
• 코너 닫기

판금 피처 대칭 복사에 사용하는 평면은 베이스 플랜지의 모서리선 사이의 중심에 놓습니다.

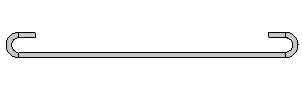

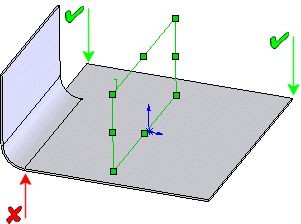

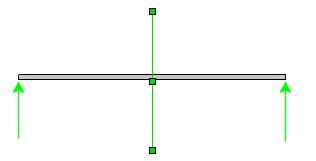

모서리 플랜지를 대칭 복사하기 위해 베이스 플랜지의 두 모서리(녹색 화살표) 사이의 가운데, 평면을 배치합니다. 모서리 플랜지에 의해 만들어진 모서리를 두 모서리(빨간색 화살표) 중 하나로 선택하지 마십시오.

판금 피처를 대칭 복사하는 방법

1. 판금 피처를 작성합니다.


   기존 평면을 사용하여 판금 피처를 대칭 복사할 수 있게 스케치를 작성하고 치수를 부가합니다.

2. 베이스 플랜지의 두 모서리 사이, 가운데 위치하도록 평면을 작성합니다.


3. 판금 도구 모음에서 다음 판금 피처 중 하나를 클릭하거나 삽입 > 판금을 클릭하고 다음 피처 중에서 선택합니다.
   • 모서리 플랜지
   • 마이터 플랜지
   • 햄
   • 베이스 플랜지/탭
   • 코너 닫기



4. 피처 도구 모음에서 대칭 복사을(를) 클릭하거나, 삽입 > 패턴/대칭 복사 > 대칭 복사을(를) 클릭합니다.
5. PropertyManager에서,
   1. 면/평면 대칭 복사에서 베이스 플랜지의 두 모서리 사이, 가운데 있는 평면을 면/평면 대칭 복사 요소로 선택합니다.
   2. 대칭 복사할 피처에서 판금 피처를 대칭 복사할 피처(으)로 선택합니다.
6. 를 클릭합니다.
