도면에 스케치 그림 삽입

스케치에서와 마찬가지로 도면에 그림을(파일 형식: bmp, .gif, .jpg, .jpeg, .tif, .wmf)을 삽입할 수 있습니다.

도면에 스케치 그림 삽입하기

  1. 스케치 그림Tool_Sketch_Picture_Sketch.gif(스케치 도구 모음) 또는 삽입 > 그림을(를) 클릭합니다.
  2. 열기 대화 상자에서 이미지 파일을 찾은 다음 열기을(를) 클릭합니다.
  3. 스케치 그림 PropertyManager에서 옵션을 선택한 다음 PM_OK.gif을(를) 클릭합니다.
선택한 이미지가 도면의 (0,0) 좌표계 (왼쪽 아래 코너)에 삽입됩니다.
  • 그래픽 영역에서 이미지를 끌고 크기를 바꿀 수 있습니다.
  • 또한, 스케치 그림 PropertyManager에서 이미지의 위치, 크기, 회전, 투명도 등을 변경 할 수 있습니다.
  • PropertyManager를 열기 위해, 이미지를 더블 클릭합니다.

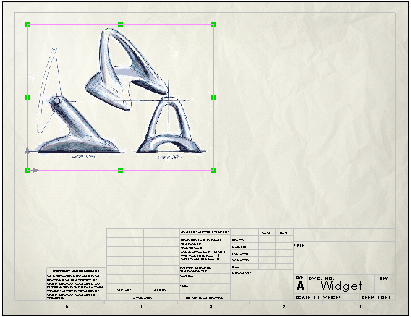

예: 도면에서 스케치 그림 사용
