치수 이동 및 복사

일단 치수가 도면에 표시되면 뷰 내에서 또는 다른 뷰로 이동할 수 있습니다. 치수를 한 위치에서 다른 위치로 끌면 모델에 적절하게 다시 붙습니다. 치수는 배치될 방향이 적절한 뷰로 이동하거나 복사만 할 수 있습니다.

비디오: 치수 이동 및 복사

뷰 안에서 치수를 이동하는 방법:

 치수를 새 위치로 끕니다.

뷰 안에서 치수를 동일한 크기의 다른 피처로 전환하는 방법:

 치수를 선택하고 화살표 머리 핸들을 다른 모서리로 끌어다 놓습니다.

이 방법은 원형 치수, 모따기 치수에만 적용됩니다.

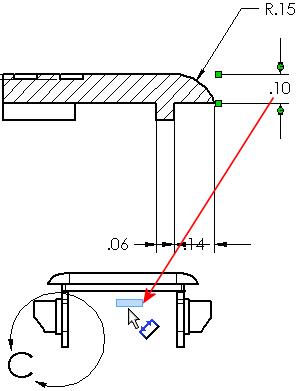

치수를 다른 뷰로 이동하거나 복사하는 방법:

 이동하려면 Shift 키를, 복사하려면 Ctrl 키를 누른 상태에서 치수를 다른 뷰로 끌어서 놓습니다.

이 방법을 사용하여 여러 개의 구속 치수를 작성합니다.

여러 치수를 동시에 이동하거나 복사하는 방법:

 Ctrl 키를 누른 상태에서 선택합니다.

치수를 회전하는 방법:

 치수 텍스트에서 가장 가까운 핸들을 끕니다.

치수가 작은 간격으로 회전됩니다.

동일 크기 피처의 치수 지시선 조정

도면뷰에서 같은 크기의 피처 중에서 원형 치수, 지름 치수, 모따기 치수 지시선 또는 구멍 속성 표시기 지시선을 이동할 수 있습니다.

공통된 피처의 치수 및 구멍 속성 표시기 지시선 끝점을 이동하려면, 하나의 피처에서 다른 피처로 지시선 끝점을 끕니다.
