메시 기능 향상

사면체 메시와 육면체 메시를 사용할 수 있는 메시 옵션이 추가되어 메시 품질이 향상되었습니다.

향상된 메시 기능은 다음과 같습니다.
  • 러너에서 볼륨 채널에 작성되는 메시를 제어할 수 있는 새로운 사면체 메시 설정. 사면체 메시 PropertyManager에서 고급(러너)를 클릭합니다. 러너(고급 설정)에서 링 수, 링 컷 수 및 길이비 값을 입력합니다.

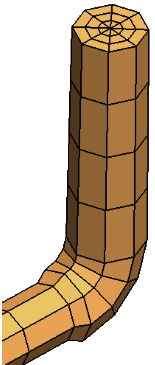

    고급 설정을 사용하지 않은 볼륨 채널 러너 고급 설정을 사용한 볼륨 채널 러너
  • 사면체 메시 PropertyManager에서 두께를 관통하는 최소 요소 수(경계층 요소 설정)를 설정할 수 있는 옵션. 보강대나 보스 같은 형상의 얇은 파트의 두께를 관통해 더 많은 수의 메시 요소를 추가할 수 있기 때문에 메시 결과가 개선됩니다.
    두께를 관통하는 최소 요소 수 옵션을 사용하지 않은 메시 두께를 관통하는 최소 요소 수 옵션을 사용한 메시
  • 육면체 메시에서 회귀 메시 알고리즘이 마칭이라는 새로운 메시 알고리즘으로 대체되었습니다.
  • 육면체 메시에서 수직이지 않은 복셀이라는 새로운 메시 알고리즘이 추가되었습니다. 새로운 메셔가 여러 층의 메시가 필요한 영역에 요소를 자동으로 추가해 줍니다.
    복셀 알고리즘에 의해 생성된 메시 수직이지 않은 복셀 알고리즘에 의해 생성된 메시
