Okno dialogowe Osie pozwala sterować wyglądem osi podczas przeglądania wyników. Osie reprezentują globalny lub lokalny układ współrzędnych używany w definicji wykresu.
Aby uzyskać dostęp do tego menedżera właściwości PropertyManager, należy aktywować wykres z osią odniesienia lub układem współrzędnych odniesienia. Kliknąć prawym przyciskiem myszy w obszarach graficznych i wybrać Osie.
Styl
Linia |
Pokazuje osie jako linie. |
Walec |
Pokazuje osie jako walce. |
Szerokość linii |
Steruje szerokością linii wykreślających osie. |
Oś
Wyłącz tytuł |
Gdy ta opcja jest zaznaczona, tytuły osi (X, Y, Z) nie są pokazywane na wykresie.
|
Rozmiar X, Y, Z |
Suwaki sterują długością osi X, Y i Z na wykresie. |
Znacznik X, Y, Z |
Steruje liczbą równomiernie rozłożonych znaczników na osiach X, Y i Z. |
Kolor |
Steruje kolorami osi X, Y i Z. Aby zmodyfikować kolor, należy go kliknąć, wybrać żądany kolor i kliknąć OK.
|
Siatka
XY, YZ, ZX |
Ustawia płaszczyzny opcjonalnych siatek. Można zaznaczyć wszystkie, niektóre lub żadne pola wyboru. Gęstości siatek są określone przez podane znaczniki.
|
Edytuj kolor |
Ustawia kolor siatki. Aby zmodyfikować kolor siatki, należy kliknąć Edytuj kolor, wybrać żądany kolor i kliknąć OK.
|
Lokalizacja
Ustawia lokalizację początku układu współrzędnych osi.
Początek układu współrzędnych |
Osie wyników zostaną umieszczone w rzeczywistym początku układu współrzędnych odniesienia używanym w definicji wykresu. |
Na dole z lewej |
Osie wyników zostaną umieszczone w prawym dolnym narożniku okna wykresu. |
Na dole z prawej |
Osie wyników zostaną umieszczone w prawym dolnym narożniku okna wykresu. |
Wyłącz |
Zaznaczyć, aby wyłączyć wyświetlanie osi na wykresie.
|

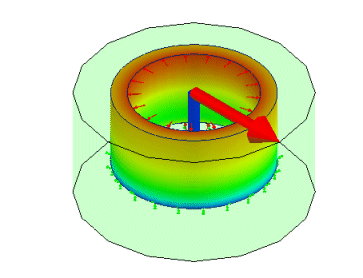

Rozważmy walec, który jest poddawany działaniu ciśnienia wewnętrznego i unieruchomiony na dole. Naprężenie obwodowe jest wykreślane w cylindrycznym układzie współrzędnych zdefiniowanym przez oś walca.
 |
 |
Lokalizacja osi: Na dole z lewej
|
Lokalizacja osi: Początek układu współrzędnych
|
