Wybieramy z dostępnych opcji płaskiego stanu naprężenia, płaskiego stanu odkształcenia, wyciągnięcia lub symetrii osiowej. Po wybraniu założenia uproszczenia 2D, tok pracy dla rozwiązania problemu jest podobny dla wszystkich opcji.
Spis treści
Używamy opcji uproszczenia 2D kiedy definiujemy badania statyczne, nieliniowe, termiczne, projekty zbiornika ciśnieniowego i badania projektu na kwalifikujących się modelach 3D.
Menedżer właściwości PropertyManager Uproszczenie 2D zarządza tworzeniem dwuwymiarowych przekrojów (2D) z trójwymiarowych geometrii (3D).

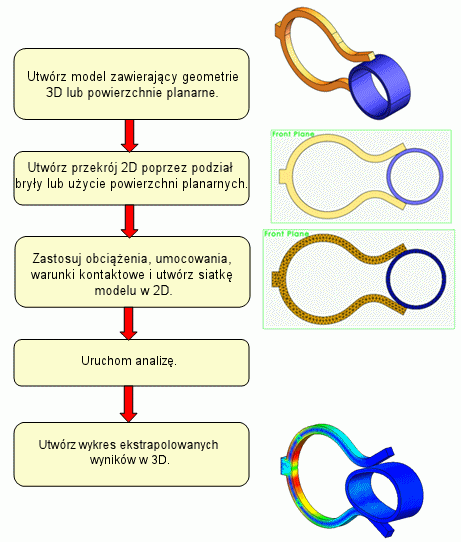

Wybieramy typ opcji uproszczenia 2D do użycia, tworzymy przekrój 2D i definiujemy głębokość przekroju lub oś symetrii.
Po uruchomieniu badania uproszczenia 2D, można utworzyć wykres wyników w 3D.
Ustawianie analizy uproszczenia 2D jest podobne do ustawiania jakiegokolwiek innego badania.
