Menedżer właściwości PropertyManager Wykresy belki

Tworzy wykresy ścinania, momentu, momentu obrotowego lub siły osiowej dla belek, bądź wykresy siły osiowej dla kratownic. Wykresy belki są generowane w kierunkach lokalnych dla każdej belki.

Aby wyświetlić tego menedżera właściwości PropertyManager, należy uruchomić badanie Simulation. Kliknąć prawym przyciskiem myszy folder Results i wybrać Zdefiniuj wykresy belki.

Wyświetlaj

Komponent Wybrać jedną z poniższych możliwości:
  • Siła osiowa
  • Siła ścinająca w kier1
  • Siła ścinająca w kier2
  • Moment w kierunku 1
  • Moment w kierunku 2
  • Moment obrotowy
W przypadku kratownic dostępna jest tylko Siła osiowa.
units.png Jednostki Należy wybrać jednostki dla wykresu.
  Renderuj profil belki (wolniej) Wyświetla wykresy belek na rzeczywistej geometrii belki, a nie na walcach.

Wybrane belki

Wszystkie Powoduje wybranie wszystkich belek.
Wybierz Należy wybrać belki w obszarze graficznym. Oprogramowanie uwzględnia tylko Wybrane belki.
Szerokość wykresu belki Kontroluje szerokość wykresów belki, aby zapewnić lepszą widoczność.

Właściwość

  Uwzględnij tekst tytułowy Wpisać własny tytuł wykresu.
  Skojarz wykres z orientacją widoku modelu Pozwala skojarzyć wcześniej zdefiniowaną orientację widoku z aktywnym wykresem.
Skojarz z bieżącym widokiem Kojarzy bieżący widok z aktywnym wykresem.

Aby wyświetlić kierunki belki dla aktywnego wykresu belki, kliknąć prawym przyciskiem myszy ikonę wykresu belki i wybrać Ustawienia. W menedżerze właściwości PropertyManager, w części Opcje wykresu zdeformowanego kształtu wybrać Pokaż kierunki belki.

Kierunki belki są wyświetlane pośrodku każdej belki

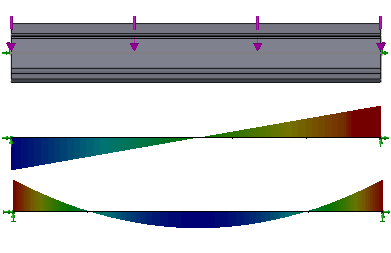

Wykresy ścinania i momentu wygenerowane dla belki typu nieruchome-nieruchome, poddanej jednorodnie rozłożonemu obciążeniu:
